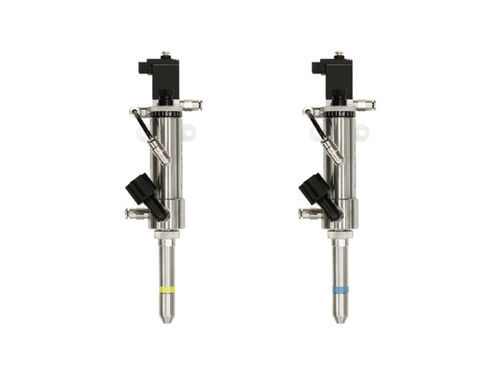

Valvola di microdosaggio ASYMTEK Select Coat®

di dosaggio di fluididi polverizzazionemanuale

Panoramica
La serie di valvole Select Coat® (SC-300 Multi-Mode e SC-350 Select Spray) è completamente compatibile con i sistemi di rivestimento conforme Select Coat® SL-940 e SL-1040 e con il software EasyCoat®. Le valvole offrono prestazioni di rivestimento selettivo e spruzzo precise e ripetibili per applicazioni esigenti.

Valvola multimodale SC-300
Una valvola con tre modalità di rivestimento programmabili per coprire applicazioni spot, pattern ampi e film ultrafini senza cambiare hardware.

• Modalità cordolo (Bead): applicazione precisa per spot/cordolo su componenti discreti e aree con restrizioni.
• Modalità monofilamento: genera pattern di rivestimento ampi con bordi puliti per una copertura precisa su larga area.
• Modalità vortice (Swirl): consente la realizzazione di film estremamente sottili con selettività moderata.

Valvola spray SC-350 Select
Progettata per lo spruzzo selettivo di materiali ad alta viscosità mantenendo il controllo dei bordi e riducendo lo stringing.

• Tolleranze di bordo ridotte per evitare zone non rivestite.
• Minimizza la formazione di ragnatele con fluidi a base solvente.
• Consente rivestimenti sottili e uniformi a velocità di linea più elevate su una vasta gamma di viscosità.

Capacità di processo avanzate

• Pitch doppio simultaneo manuale e programmabile: rivestire due pezzi in parallelo per aumentare la produttività; controllo elettronico del pitch con sensori e feedback da encoder per regolazioni automatizzate e ripetibili, impostazioni programmabili per prodotto.
• Inclinazione a quattro posizioni: commutazione automatica tra verticale e quattro angoli di 30° (destra, sinistra, avanti, indietro) per miglior accesso e copertura di assemblaggi complessi; inclinazione e rotazione completamente programmabili.

Vantaggi di costo di proprietà, resa e disponibilità

• SC-300 copre tre modalità in un'unica valvola, riducendo i cambi hardware e l'inventario di valvole multiple.
• SC-350 ottimizza lo spruzzo in film sottile e riduce lo stringing, migliorando la qualità del rivestimento.
• Eccellente definizione del bordo e alta selettività vicino alle zone di esclusione riducono difetti, rilavorazioni e scarti, migliorando la resa al primo passaggio.
• La capacità di rivestimento parallelo può ridurre i tempi di ciclo fino a ~50% in condizioni idonee.
• Pitch, rotazione e inclinazione automatizzati riducono gli aggiustamenti operatore e i tempi di cambio, aumentando il tempo di attività.

Sistemi supportati

• Compatibile con ASYMTEK Select Coat SL-940 (sistema di rivestimento conforme).
• Compatibile con ASYMTEK Select Coat SL-1040 (sistema di rivestimento conforme).
• Integrazione con EasyCoat® per il controllo di processo e la gestione dei programmi.

Opzioni supportate

• Integrazione EasyCoat®.
• Staffa doppia simultanea per rivestimento parallelo.
• Accessorio tilt a quattro posizioni per miglior accesso e copertura.

Specifiche tecniche / Caratteristiche chiave

• Famiglia prodotto: Select Coat® Valve Series (SC-300 Multi-Mode, SC-350 Select Spray).
• Compatibilità: Progettato per integrazione con Select Coat SL-940 e SL-1040 e EasyCoat®.
• Modalità SC-300: Cordolo, Monofilamento, Vortice — programmabili per applicazioni spot, pattern ampi e film ultrafini.
• SC-350: Progettato per materiali ad alta viscosità; fornisce controllo preciso dei bordi e riduzione dello stringing con fluidi a base solvente.
• Controllo pitch: Pitch doppio simultaneo manuale e programmabile; controllo elettronico con sensori e feedback encoder; pitch programmabile per prodotto.
• Inclinazione/rotazione: Tilt a quattro posizioni (verticale + quattro inclinazioni a 30°); inclinazione e rotazione completamente programmabili.
• Benefici di processo: Alta selettività, miglior resa al primo passaggio, riduzione di rilavorazioni/scarti; il rivestimento parallelo può ridurre i tempi di ciclo fino a ~50% a seconda dell'applicazione.
• Applicazioni: Rivestimento conforme di precisione vicino a zone sensibili, costruzione di film sottili e spruzzo selettivo pulito su un'ampia gamma di materiali.
