Sistema automatizzato di distribuzione senza contatto PICO XP

con touch screen

Panoramica
Il sistema per la dosatura a getto PICO XP consente di ottenere micro-depositi di fluido estremamente precisi (XP) ed uniformi senza contatto, anche da valvola a valvola, dopo la manutenzione ed in presenza di variazioni della temperatura. La tecnologia di auto-calibrazione controlla le variazioni nelle tolleranze dei corpi fluido per mantenere la stessa ripetibilità di micro-dosatura da valvola a valvola e dopo interventi di manutenzione.

Caratteristiche principali

• Autoregolazione della corsa a livello di micron (µm) per mantenere ripetibilità e uniformità dell’applicazione nel tempo.
• Calibrazione autoregolante che compensa le variazioni della tolleranza del corpo fluido e i cambiamenti dovuti alla manutenzione o alla temperatura della valvola.
• Capacità di depositare micro-volumi (a partire da 0,5 nL) fino a velocità elevate.
• Jetting ad alta velocità: in grado di funzionare fino a 1000 Hz in continuo per depositi ripetitivi ad alta produttività.
• Design modulare e intercambiabile dei corpi fluido, con ampia gamma di diametri di orifizio per diverse applicazioni (disponibile da 50 µm a 600 µm).
• Sblocco/chiusura senza attrezzi per rimozione rapida delle parti a contatto con il fluido, facilitando operazioni di manutenzione e riducendo i tempi di fermo.

Auto-regolazione
La regolazione della corsa a livello di micron e la funzionalità di ricerca del target di corsa (stroke target seeking) consentono al sistema di autoregolarsi per mantenere l'impostazione della corsa entro valori espressi in micron per lunghi periodi, indipendentemente dalle condizioni ambientali o dalle variazioni della valvola.

Prestazioni e produttività

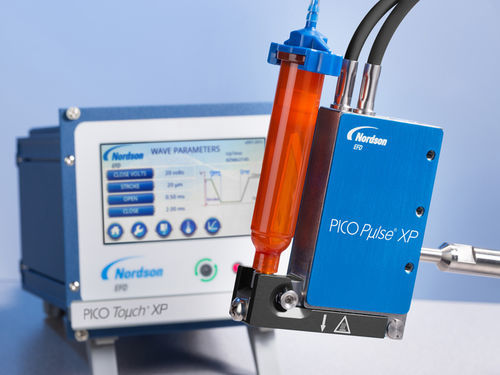

Il sistema combina una valvola PICO Pμlse XP con il controller PICO Toµch XP dotato di interfaccia touchscreen intuitiva. Applicazioni tipiche includono depositi continui di volume molto ridotto, con frequenze fino a 1000 depositi al secondo, e depositi precisi (es. 0,5 nL) per produzione ad alta velocità.

Manutenzione e pulizia
Il meccanismo di chiusura senza attrezzi permette di rimuovere rapidamente le parti in contatto con il fluido per pulizia e manutenzione. Sono disponibili procedure e video guida per la pulizia passo-passo dell'assieme del corpo fluido, pensati per mantenere la consistenza delle prestazioni dopo interventi di smontaggio e rimontaggio.

Applicazioni esemplari

• Dosatura di lubrificanti su componenti automotive (es. switch e contatti).
• Applicazione di adesivi UV o over-coatings su display.
• Depositi di flussante o materiali per pannelli fotovoltaici durante la produzione.
• Assemblaggio di piccoli dispositivi elettronici e medicali che richiedono micro-depositi ripetitivi e uniformi.

Codici prodotto
Sistema PICO XP a getto
Parte # | Descrizione
7366525 | Valvola a getto PICO Pμlse XP
7364877 | Controller PICO Toμch XP

Caractéristiques / spécifications techniques

• Volume minimo del deposito: a partire da 0,5 nL (micro-depositi).
• Frequenza operativa: fino a 1000 Hz in continuo (depositi al secondo).
• Regolazione stroke: ricerca e mantenimento del target di corsa a livello micron (µm).
• Gamma di diametri degli orifizi: disponibile tra ~50 µm e ~600 µm (varie opzioni di corpo fluido).
• Design: corpo fluido modulare e intercambiabile; chiusura senza attrezzi per manutenzione rapida.
• Componenti principali: valvola PICO Pμlse XP e controller PICO Toμch XP (controller touchscreen).
• Funzionalità aggiuntive: calibrazione autoregolante per compensare tolleranze, rimozione/ricollocamento dopo manutenzione senza perdita significativa di ripetibilità.
