Valvola di dosaggio di fluidi xQR41

modulare

Panoramica

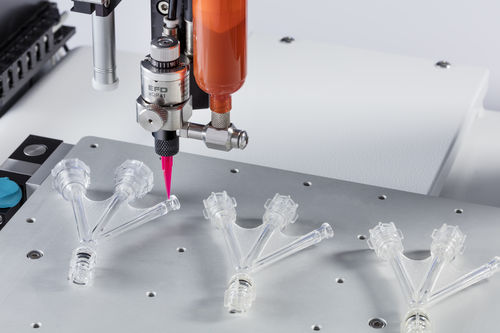

La valvola a ago xQR41 MicroDot è progettata per l'erogazione di fluidi di precisione in processi di assemblaggio automatizzati. Il fattore di forma ridotto del 60% consente l'erogazione in spazi ristretti e ad angolazioni complesse. La chiusura brevettata QR (Quick Release) permette di rimuovere il corpo fluido e sostituire le parti a contatto con il fluido in pochi secondi senza smontare il supporto di fissaggio o utilizzare utensili. Il design modulare intercambiabile supporta parti bagnate in PEEK, l'attuatore BackPack™, blocco di montaggio e attuatore d'ingresso aria 90° a basso profilo per configurazioni adattabili a molte applicazioni di dosaggio.

Caratteristiche

• Fattore di forma ≈ 60% più piccolo rispetto alle valvole a ago convenzionali
• Controllo di erogazione preciso: microdot coerenti fino a 150 µm (0,15 mm / 0,006") di diametro
• Componenti modulari intercambiabili e assenza di volume morto
• Opzione parti a contatto in PEEK per adesivi reattivi
• Corpo fluido ruotabile di 360° per posizionamento ottimale

Vantaggi

• Elevata configurabilità modulare per adattare la valvola all'applicazione
• Chiusura QR per sostituzione rapida e senza utensili delle parti a contatto, riducendo i tempi di fermo
• Costruzione leggera che riduce l'usura di motori e cinghie nei sistemi di automazione
• Design a volume morto zero che minimizza gli sprechi di materiale
• Ingombro compatto che consente di montare più valvole per piastra di fissaggio aumentando la produttività

Codici prodotto
Parte # | Descrizione | Specifica principale
7360817 | xQR41 con BackPack | Include controllo corsa regolabile
7361761 | xQR41 con BackPack | Include controllo corsa regolabile e parti bagnate in PEEK
7360821 | xQR41 con BackPack | Include controllo corsa regolabile e ago con estremità arrotondata
7360824 | xQR41 con blocco di montaggio | Include controllo corsa regolabile
7361763 | xQR41 con blocco di montaggio | Include controllo corsa regolabile e parti bagnate in PEEK
7360823 | xQR41 con blocco di montaggio | Include controllo corsa regolabile e ago con estremità arrotondata

Note aggiuntive

• Riferimenti raccordi ingresso fluido: 7020671, 7361411
• Componenti modulari compatibili: BackPack Valve Actuator, blocco di montaggio, attuatore ingresso aria 90° basso profilo
• Alcune configurazioni includono controllo corsa regolabile, ago a punta arrotondata o parti bagnate in PEEK

Caratteristiche / Specifiche tecniche

• Modello / Serie: xQR41 MicroDot™
• Diametro microdot minimo: 150 µm (0,15 mm / 0,006")
• Fattore forma: ≈ 60% più piccolo rispetto alle valvole a ago convenzionali
• Volume fluido: design senza volume morto
• Opzione parti a contatto: PEEK disponibile per adesivi reattivi
• Manutenzione: chiusura brevettata QR (Quick Release) per sostituzione rapida senza utensili
• Configurabilità: design modulare intercambiabile; compatibile con BackPack™, blocco di montaggio, attuatore 90° basso profilo
• Rotazione: corpo fluido ruotabile di 360°
• Costruzione: leggera per ridurre l'usura nei sistemi di automazione
• Ago opzionale: ago con estremità arrotondata disponibile su alcune referenze
• Controllo: controllo corsa regolabile disponibile sulle referenze elencate
• Raccordi ingresso: riferimenti 7020671 e 7361411
