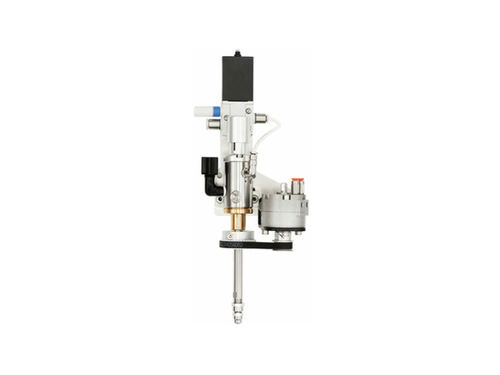

Sistema di rivestimento con pellicola di plastica ASYMTEK Select Coat SC-280

per la produzionead alta velocità

Panoramica
Il Select Coat® SC-280 è un applicatore a film che combina velocità, precisione e controllo del processo per massimizzare le prestazioni del rivestimento e la produttività. L'applicazione ad alta velocità e non atomizzata garantisce una definizione dei bordi superiore e prestazioni di avvio/arresto eccellenti, producendo film uniformi con minimo overspray e riducendo mascherature, consumo di materiale e rilavorazioni. Per una maggiore stabilità di processo, l'SC-280 è disponibile in configurazione a circolazione con gestione della temperatura a circuito chiuso per mantenere viscosità e qualità del rivestimento costanti. Progettato per l'applicazione selettiva automatizzata di rivestimenti conformi a bassa viscosità (<125 cP), l'SC-280 applica spessori di film umido da 12,5 a 100 μm (0,5–4 mil) per materiali a base solvente e da 100 a 250 μm (4–10 mil) per materiali 100% solidi.

Precisione e produttività
Il rivestimento a film ad alta velocità e non atomizzato offre copertura coerente a larghezza variabile con definizione precisa dei bordi e ottimo utilizzo del materiale.

Vantaggi principali

• Efficienza di trasferimento prossima al 100%, migliorando l'utilizzo del materiale di ~30–50%
• Applicazione precisa e selettiva con eccellente definizione dei bordi
• Elevate velocità di rivestimento (fino a 750 mm/s / 30 in/s) per alto throughput
• Riduce overspray, mascheratura e rilavorazioni rispetto ai metodi atomizzati
• Percorso fluido in acciaio inossidabile compatibile con un'ampia gamma di chimiche conformi
• Accessori di inclinazione opzionali per migliorare l'accesso a superfici angolate o strette

Applicazioni ideali

• Rivestimento selettivo automatizzato di PCBA con zone di pattern definite
• Processi di rivestimento dove la mascheratura è costosa o impraticabile
• Ambienti di produzione a medio-alto volume
• Materiali di rivestimento conformi a bassa viscosità (simili o leggermente più densi dell'acqua)

Costo totale di proprietà, resa e vantaggi di uptime

• Riduzione del costo totale di proprietà grazie alla diminuzione di mascherature, overspray e sprechi di materiale
• Maggior resa al primo passaggio applicando film uniformi con bordi netti che rispettano le zone di esclusione
• Riduzione delle rilavorazioni e degli scarti grazie a un'applicazione prevedibile e uniforme
• Throughput migliorato con deposizione di film ad alta velocità
• Maggiore uptime e affidabilità tramite un design non atomizzato robusto con capacità di controllo del processo

Sistemi e software supportati (esempi)

• ASYMTEK Select Coat SL-940
• ASYMTEK Select Coat SL-1040
• ASYMTEK Vantage Series
• ASYMTEK Forte Series
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch Series
• MARCH FlexTRAK Series
• MARCH SPHERE Series
• MARCH VIA Series

Opzioni supportate (esempi)

• Accessorio tilt a quinta asse ASYMTEK
• Opzioni di larghezza del ventaglio laser
• Staffa doppia simultanea
• Software ASYMTEK EasyCoat
• Sistema di controllo della viscosità ASYMTEK

Caratteristiche / specifiche tecniche

• Progettato per rivestimenti conformi a bassa viscosità: operante sotto 125 cP
• Spessore film umido (solventi): 12,5 – 100 μm (0,5 – 4 mil)
• Spessore film umido (100% solidi): 100 – 250 μm (4 – 10 mil)
• Velocità massima di rivestimento: fino a 750 mm/s (30 in/s)
• Efficienza di trasferimento prossima al 100% (miglior uso di materiale ~30–50%)
• DMD: deposizione di film non atomizzata ad alta velocità con definizione precisa dei bordi
• Configurazione a circolazione opzionale con gestione della temperatura a circuito chiuso per controllo della viscosità
• Percorso fluido in acciaio inossidabile compatibile con varie chimiche conformi
• Accessori tilt/fissaggio opzionali per geometrie angolate o ristrette
