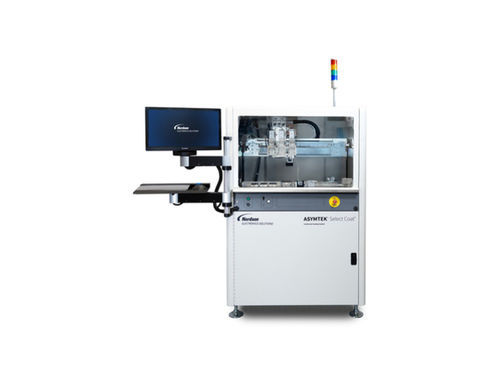

Sistema di rivestimento per la produzione Select Coat® SL-1040

a pavimento

Panoramica
Il ASYMTEK Select Coat SL-1040 è una piattaforma per rivestimenti conformi ad alto rendimento, progettata per l'applicazione selettiva su assemblaggi elettronici. Integra una stazione di pulizia a ultrasuoni, configurazioni di valvole avanzate e il software ASYMTEK EasyCoat 6 per massimizzare il tempo di attività, la ripetibilità e la resa alla prima passata.

Innovazioni e caratteristiche principali
Il SL-1040 introduce una Stazione di Pulizia a Ultrasuoni programmabile (brevetto in corso) che rimuove depositi da ugelli e punte ago tramite cavitazione senza spazzolatura meccanica. La stazione si integra con un sistema solvente autolivellante che mantiene automaticamente il livello e fornisce notifiche di rifornimento con periodi di tolleranza configurabili.

Prestazioni e precisione
La piattaforma offre una precisione di circa ±100 µm e una capacità di processo con obiettivo Cmk ≥ 1,67. Il sensore laser per l'altezza e il sistema di visione ad alto ingrandimento consentono di evitare le aree proibite con precisione e migliorare la selettività su diversi layout di schede.

Pacchetti trim e modalità di applicazione
Sono disponibili pacchetti trim configurabili per ottimizzare le prestazioni in base alla viscosità e alle esigenze produttive. Le modalità di applicazione includono:

• Selettività – configurazioni a doppia valvola e combinazioni tecnologiche per ridurre il masking e controllare le zone di esclusione.
• Produttività – rivestimento simultaneo a doppia valvola con pitch programmabile per parti multiple‑up e riduzione dei tempi di ciclo.
• Precisione – rilevamento altezza laser, visione ad alto ingrandimento e combinazioni di valvole per applicazioni di dettaglio.
• Productivity Plus – rivestimento simultaneo a doppia valvola con opzione terza valvola per copertura estesa e aree difficili da raggiungere.
• Multi‑efficienza – soluzioni a tripla valvola per eseguire più operazioni sulla stessa scheda, inclusa la formazione di dighe gel.

Pulizia a ultrasuoni e manutenzione
La stazione di pulizia a ultrasuoni è programmabile tramite EasyCoat 6 e può essere eseguita in orari definiti dall'operatore (ad esempio: prima dell'inattività, all'avvio del programma, dopo inattività o periodicamente). Quando una punta di valvola viene inserita, il ciclo di pulizia agita il solvente con onde ad alta frequenza per rimuovere depositi che la pulizia statica non riesce a trattare, riducendo i fermi non programmati.

Fluidi supportati
Il sistema supporta fluidi a bassa viscosità a base solvente (~25–125 cps) e fluidi a viscosità media/alto contenuto solido (~125–1200 cps), a seconda del pacchetto trim e della scelta delle valvole.

Software e integrazione
ASYMTEK EasyCoat 6 fornisce programmazione, gestione dei piani di pulizia e controlli di manutenzione preventiva. La piattaforma si integra con applicatori ASYMTEK come SC‑450 PreciseCoat Jet e offre opzioni per il controllo del flusso e della viscosità.

Applicazioni
Progettato per il rivestimento conforme in produzione elettronica ad alto volume dove ripetibilità, resa alla prima passata e tempo di attività sono critici: protezione selettiva delle PCB, multi‑up e linee ad alto mix.

Specifiche tecniche

• Marca: ASYMTEK
• Modello: Select Coat SL-1040
• Precisione piattaforma: ±100 µm (tipica)
• Capacità di processo: obiettivo Cmk ≥ 1,67
• Stazione di pulizia a ultrasuoni: brevetto in corso; programmabile via EasyCoat 6; pulizia per cavitazione di ugelli/punte
• Sistema solvente: autolivellante con gestione automatica del livello, notifica di rifornimento configurabile e periodo di tolleranza
• Intervalli di viscosità supportati: ~25–125 cps (bassa viscosità); ~125–1200 cps (viscosità media/alto solido)
• Configurazioni valvole: doppia valvola, doppia + terza valvola (tripla)
• Visione e rilevamento: sistema di visione ad alto ingrandimento e rilevamento altezza laser
• Funzionalità produttività: rivestimento simultaneo doppia valvola, pitch programmabile, capacità multiple‑up
• Software: ASYMTEK EasyCoat 6; compatibile con SC‑450 PreciseCoat Jet e applicatori correlati
