Sistema di marcatura MicroMark®

Panoramica

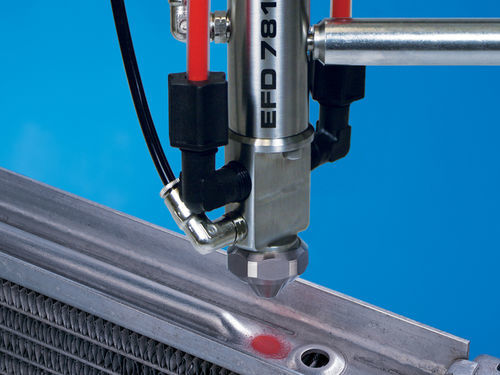

I sistemi valvolari di marcatura a spruzzo MicroMark® di Nordson EFD utilizzano un ritardo d'aria programmabile per pulire l'ugello e garantire marcature ripetibili per codifica colore, indicazione pass/fail e stato produzione/test. I sistemi producono motivi circolari e strisce da 5,0 mm a 30,4 mm di larghezza senza overspray se configurati correttamente. Le valvole possono essere attivate manualmente o integrate con sistemi di controllo esterni.

Caratteristiche

• Ritardo d'aria programmabile per evitare intasamenti, gocciolamento e asciugatura
• Alta ripetibilità — dimensione e posizionamento del marchio costanti
• Portata ciclica superiore a 400 cicli/minuto (dipende dall'applicazione)
• Assenza di nebbia o overspray con impostazione corretta
• Progettazione a bassa manutenzione per ridurre i fermi
• Modalità di attivazione: manuale o interfaccia con sistemi esterni

Fluidi compatibili

• Inchiostri per marcatura
• Vernici per marcatura (fluidi pigmentati)

781RC MicroMark (ricircolo)
La configurazione 781RC aggiunge una pompa di ricircolo per mantenere i pigmenti in sospensione, ottenendo motivi di spruzzo uniformi e riducendo intasamenti, getti mancati e frequenza di manutenzione.

Opzioni e configurazioni di sistema

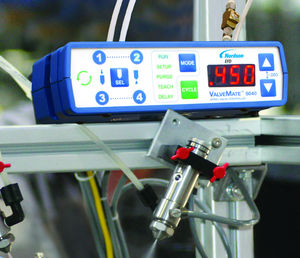

• Sistema completo 781RC: valvola spray 781RC-SS, controller ValveMate 8040 (solenoide in linea), unità pompa di ricircolo e serbatoio del fluido.

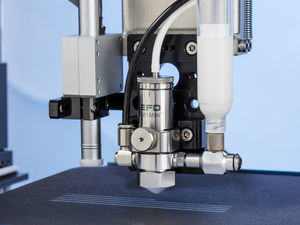

• Sistema completo MM781-SS: valvola di erogazione 781S-28, controller ValveMate 8040 e serbatoio del fluido.
• Le valvole possono essere usate autonomamente (attivazione manuale) o integrate in impianti di dosaggio automatizzati per maggiore produttività.

Risorse e documentazione
Datasheet, manuali d'uso, guide rapida, guide per la revisione e la manutenzione delle valvole e altra documentazione tecnica sono disponibili per i sistemi MicroMark e i controller ValveMate.

Specifiche tecniche

• Larghezza di marcatura: 5,0 mm a 30,4 mm
• Tipi di pattern: motivi circolari e strisce
• Velocità di ciclo: > 400 cicli/minuto (tipico, dipende dalla configurazione)
• Gestione dei fluidi: inchiostri e vernici per marcatura; 781RC include ricircolo per mantenere i pigmenti in sospensione
• Attivazione: manuale o tramite segnali di controllo esterni / interfaccia di sistema
• Componenti tipici: 781RC-SS, 781S-28, ValveMate 8040, unità pompa di ricircolo, serbatoio del fluido
• Obiettivo di progetto: consistenza di dimensione/posizione del marchio, eliminazione di intasamenti e getti mancati, riduzione dell'overspray
