Unità di controllo di velocità 7197PCP-DIN-NX

di portataper manipolazione di liquidiper dosaggio

Panoramica

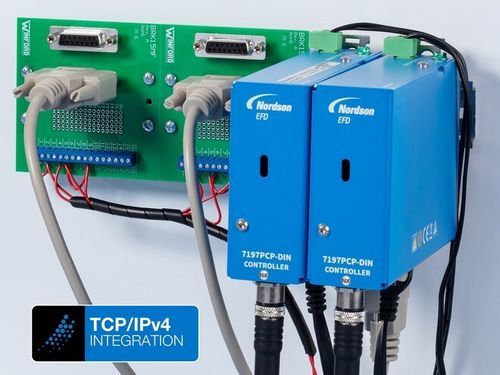

Il controller 7197PCP-DIN-NX di Nordson EFD è un controller compatibile con rete per pompe volumetriche a cavità progressiva. Comunica direttamente con PLC e altri controller d'impianto tramite il protocollo Nordson NX su TCP/IP (Ethernet) ed è fornito in un formato compatto per montaggio su guida DIN in armadi macchina.

Funzionalità principali

• Connettività Ethernet con protocollo Nordson NX (TCP/IP) per integrazione in Smart Factory
• Programmazione a livello di registri PLC e configurazione remota da PLC/HMI
• Nordson NX Client Application per lettura/scrittura dei registri e supporto in commissioning e troubleshooting
• Interfaccia web integrata per programmazione e monitoraggio via browser
• Feedback in tempo reale incluso conteggio encoder per verificare il movimento del rotore/pompa
• Modalità di erogazione supportate: Linea, Volume, Peso e Temporizzata
• Formato compatto per montaggio su guida DIN
• Operazione 2K: sono necessari due controller per dosaggio bicomponente

Vantaggi tipici

• Configurazione centralizzata che evita la modifica dei parametri su ogni singolo controller
• Diagnostica più rapida confrontando i registri inviati dal PLC con i feedback del controller
• Maggiore visibilità del processo e riduzione dei fermi tramite monitoraggio remoto (il conteggio encoder conferma la rotazione della pompa)

Pompe compatibili / famiglia di prodotto

• Pompe a cavità progressiva serie 797PCP
• Pompe a cavità progressiva serie 797PCP-2K (per 2K sono richiesti due controller)

Codici prodotto (tabella)
Parte # | Descrizione | Specifica
7365704 | Controller 7197PCP-DIN-NX | Compatibile con pompe 797PCP e 797PCP-2K

Risorse / Software (disponibili)

• Nordson NX Client Application (lettura/scrittura registri e supporto integrazione PLC)
• Interfaccia web integrata per programmazione e monitoraggio tramite browser
• Aggiornamenti firmware e note di rilascio (l'aggiornamento web richiede una versione minima del firmware)

Specifiche tecniche

• Protocollo di rete: Nordson NX su TCP/IP (Ethernet)
• Interfacce di programmazione: controllo a livello di registri PLC (NX), Nordson NX Client, interfaccia web (HTTP)
• Modalità di dosaggio: Linea, Volume, Peso, Temporizzata
• Formato: montaggio su guida DIN per integrazione in armadi macchina
• Compatibilità: progettato per pompe 797PCP e 797PCP-2K
• 2K: richiede due controller per dosaggio bicomponente
• Feedback di processo: conteggio encoder per verifica rotore/pompa
• Firmware/aggiornamento web: aggiornamento web supportato; si applicano requisiti minimi di firmware
• Usi tipici: controllo e monitoraggio centralizzati in linee di produzione automatizzate e ambienti Smart Factory
