Sistema di radiografia digitale MXI QUADRA™ 7 Pro

Panoramica - Trasforma le immagini in soluzioni

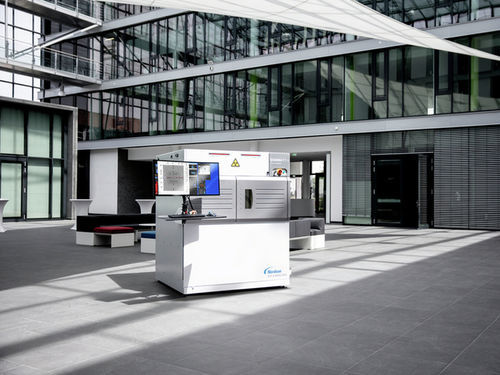

Il MXI QUADRA™ 7 Pro è un sistema di ispezione a raggi X manuale 3D/2D progettato per l'ispezione back‑end dei semiconduttori e altre applicazioni che richiedono la massima rilevabilità dei difetti. Combina il tubo X Dual Mode Quadra NT4® sviluppato internamente, il rivelatore Onyx® ad alte prestazioni e il software Revalution™ per offrire immagini nitide, rumore ridotto e modalità di imaging adattabili.

Principali vantaggi

• Imaging ad altissima risoluzione per rilevare difetti molto piccoli nei processi back‑end dei semiconduttori.
• Rivelatore Onyx®: frame rate superiori, minor rumore e maggiore sensibilità per ispezioni più rapide e affidabili.
• Tubo Dual Mode Quadra NT4®: commutazione automatica tra modalità Alta Risoluzione e Alto Flusso in base alle caratteristiche del campione.
• Software Revalution™: GUI moderna, layout flessibile, annotazioni e misurazioni, filtri avanzati e strumenti di imaging per ottimizzare i flussi di lavoro.
• Design ergonomico con display curvo ultra wide per migliore visualizzazione e comfort operatore.
• Tecnologia tubo a bassa manutenzione: design senza filamento e pompa ionica senza olio per vuoto stabile e lunga durata.

Software e analisi

• Revalution™ supporta workflow ottimizzati, layout personalizzabili, annotazioni immagine, strumenti di misura e filtri avanzati per l'analisi e la documentazione dei difetti.
• Progettato per attività di ispezione ad alto rendimento e analisi di laboratorio con maggiore stabilità e usabilità.

Rivelatore e sorgente X

• Rivelatore Onyx® ad alte prestazioni ottimizzato per basso rumore, elevato frame rate e sensibilità a bassa dose.
• Tubo Dual Mode Quadra NT4® che consente la selezione dinamica tra risoluzione e flusso in base alla densità del campione.

Affidabilità e manutenzione

• Architettura del tubo senza filamento che riduce i punti di usura comuni.
• Pompa ionica senza olio che elimina le normali operazioni di cambio olio e riduce il rischio di contaminazione, migliorando la disponibilità.

Design ed ergonomia

• Layout orientato all'operatore con display curvo ultra wide e controlli intuitivi per accelerare i cicli di ispezione.

Applicazioni

• Ispezione back‑end dei semiconduttori: BGA, rilevamento microfessure, ispezione delle saldature e analisi di difetti fini.
• Ispezione e analisi radiografica manuale 2D/3D per componenti elettronici e assemblaggi.
• Qualsiasi applicazione che richieda la massima chiarezza dell'immagine e rilevabilità dei difetti.

Novità / Punti salienti

• Introduzione del rivelatore Onyx® per frame rate superiori e minor rumore.
• Tubo Dual Mode Quadra NT4® automatico per imaging flessibile tra risoluzione e flusso.
• Software Revalution™ per maggiore stabilità e produttività dei workflow.

Multimedia / Video
Sulla pagina prodotto sono disponibili video dimostrativi che mostrano esempi di immagine, funzionalità di Revalution™ e workflow tipici di ispezione.

Specifiche tecniche

• Tipologia: MXI QUADRA™ 7 Pro
• Marca: Nordson
• Rivelatore: Onyx® (alto rendimento, basso rumore, alto frame rate)
• Sorgente X: Tubo Dual Mode Quadra NT4® (modalità Alta Risoluzione / Alto Flusso)
• Software: Revalution™ (GUI moderna, annotazioni, misurazioni, filtraggio)
• Design: senza filamento, pompa ionica senza olio, display curvo ergonomico
• Uso principale: ispezione manuale 2D/3D per semiconduttori back‑end e rilevamento difetti fini
• Opzioni: CT/tomografia e moduli di imaging espandibili in base alla configurazione
