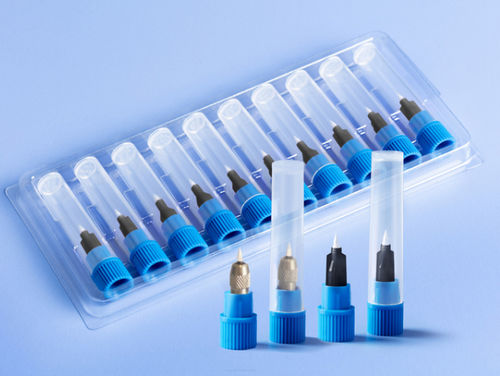

Punta erogatrice MicroDot

Panoramica
Optimum® MicroDot sono punte di dosaggio micro‑calibro progettate per micro‑depositi precisi e ripetibili. Integrano un mozzo filettato SafetyLok™ per un fissaggio sicuro al cilindro della siringa. Ogni mozzo è progettato per aderire in piano al cutoff, garantendo un flusso fluido e riducendo l’aria intrappolata che può causare gocciolamento.

Caratteristiche principali

• Filettatura del mozzo SafetyLok™ per fissaggio sicuro al barilotto della siringa.
• Accoppiamento mozzo‑a‑cutoff in piano per ridurre aria intrappolata e gocciolamento.
• Disponibili in acciaio inossidabile passivato, acciaio inossidabile e opzioni in ceramica per compatibilità con materiali caricati di particelle.
• Vari calibri per micro‑depositi (27, 30, 32, 33 ga e opzione ceramica 37 ga).

Punte Ceramic MicroDot
Le punte Optimum Ceramic MicroDot™ utilizzano una cannula in ceramica da 37 ga compatibile con materiali caricati di particelle fini e in grado di produrre micro‑depositi fino a circa 100 μm. Raccomandate per fluidi di micro‑assemblaggio nei settori delle scienze della vita e dell’elettronica.


Ugelli di precisione specializzati sono disponibili con diametri d’orifizio da 100 a 500 μm per micro‑dosaggi a tolleranze strette in applicazioni ad alta produttività.

Applicazioni consigliate

• Scienze della vita: micro‑assemblaggio, dosaggio per dispositivi medici.
• Elettronica: micro‑depositi su PCB, dosaggio a livello di componenti.
• Qualsiasi applicazione che richieda micro‑dosaggi precisi e ripetibili e compatibilità con fluidi caricati di particelle.

Numeri di parte — Ceramic MicroDot Dispense Tips (tabella)
Ceramic MicroDot Dispense Tips
P/N | Style | Gauge | Color | ID | Qty/Box
7364386 | Stainless Steel | 37 | Silver | 0.05 mm / 0.002" | 1

Numeri di parte — MicroDot Dispense Tips (tabella)
MicroDot Dispense Tips
P/N | Style | Length | Gauge | Color | ID | Qty/Box
7018395 | Stainless Steel | 6.35 mm / 0.25" | 27 | Clear | 0.20 mm / 0.008" | 50
7005008 | Stainless Steel | 12.7 mm / 0.5" | 27 | Clear | 0.20 mm / 0.008" | 50
7018417 | Tapered | 32.0 mm / 1.26" | 27 | Clear | 0.20 mm / 0.008" | 50
7015236 | Chamfered | 6.35 mm / 0.25" | 27 | Clear | 0.20 mm / 0.008" | 50
7018424 | Stainless Steel | 6.35 mm / 0.25" | 30 | Lavender | 0.15 mm / 0.006" | 50
7018433 | Stainless Steel | 12.7 mm / 0.5" | 30 | Lavender | 0.15 mm / 0.006" | 50
7018462 | Stainless Steel | 6.35 mm / 0.25" | 32 | Yellow | 0.10 mm / 0.004" | 50
7018482 | Chamfered | 6.35 mm / 0.25" | 33 | Clear | 0.10 mm / 0.004" | 25

Note
Le punte MicroDot sono proposte in versioni smussate, coniche e dritte. Sono disponibili opzioni in acciaio inossidabile passivato e cannule in ceramica per adattarsi alla compatibilità dei materiali e alle dimensioni del deposito richieste.

Specifiche tecniche

• Progettazione del mozzo: mozzo filettato SafetyLok™; accoppiamento in piano al cutoff per ridurre aria intrappolata e gocciolamento.
• Materiali: acciaio inossidabile passivato, acciaio inossidabile, ceramica (cannula 37 ga per Ceramic MicroDot).
• Calibri disponibili: 27 ga, 30 ga, 32 ga, 33 ga; opzione ceramica: 37 ga.
• Diametri interni tipici (esempi): 0.20 mm (0.008"), 0.15 mm (0.006"), 0.10 mm (0.004"), 0.05 mm (0.002").
• Lunghezze: esempi mostrati 6.35 mm (0.25"), 12.7 mm (0.5"), 32.0 mm (1.26").
• Capacità di deposito Ceramic MicroDot: fino a ~100 μm.
• Gamma di orifizi degli ugelli di precisione (prodotto complementare): 100–500 μm per micro‑dosaggi a tolleranze strette.
• Imballaggio: quantità per confezione variabili in base al numero di parte (da 1 per articoli ceramici speciali a 50 per punte in acciaio inox).
