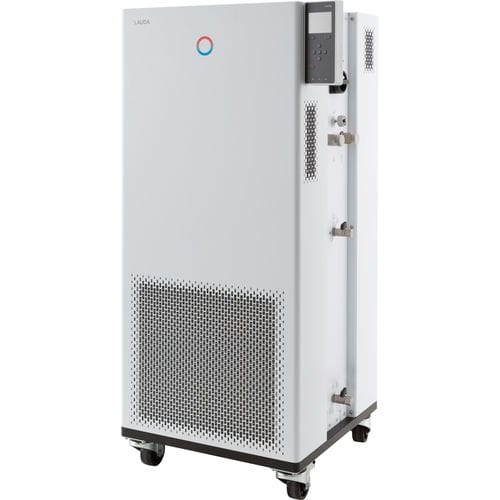

Termostato di processo Integral IN 750 XT

da terradigitaledigitale

Panoramica prodotto
Comandi il termostato di processo Integral tramite il display TFT a colori integrato o, opzionalmente, tramite un'unità di controllo touch intuitiva con funzioni estese.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termici con proprietà memorizzate
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione per livello basso e protezione contro il sovratemperatura regolabile con allarme acustico
• Porta per Pt100 esterno (secondo Pt100 opzionale tramite modulo di interfaccia)
• Bypass integrato e regolabile; volume interno molto piccolo e grande vaso di espansione non termostato
• Pompa LAUDA Variopump con 8 livelli selezionabili e visualizzazione digitale della pressione della pompa
• Programmatore con 150 segmenti temperatura/tempo, fino a 5 programmi
• Server web integrato, interfacce USB ed Ethernet; opzioni RS232/485, Profibus, analogico, contatto, EtherCAT
• Sistema SmartCool per la gestione digitale efficiente del raffreddamento e sistema PowerAdapt

Campo di lavoro

• Temperatura minima di lavoro: -45 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)
Intervallo di temperatura di lavoro: -45 ... 220 °C
Intervallo di temperatura ambiente: 5 ... 40 °C
Stabilità della temperatura: 0.05 ± K
Potenza riscaldamento max.: 8 kW
Assorbimento max.: 11 kW
Assorbimento di corrente: 16 A
Pressione di scarico max.: 3,1 bar
Portata massima pompa: 65 L/min
Filettatura ingresso/uscita (esterno): M30 x 1,5
Dimensione tubo ingresso/uscita: 3/4"
Volume di riempimento min.: 4,8 L
Volume di riempimento max.: 17,2 L
Dimensioni (LxPxA): 560 x 550 x 1325 mm
Peso: 176 kg
Livello di rumore: 68 dB(A)
Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Spina di alimentazione: Cavo di alimentazione con spina (NEMA L16-20P twist lock; 20 A)
Certificazione: NRTL secondo UL 1995:2018, CSA C22.2 no. 236-15 Ed.5th

Capacità frigorifera (esempi)
Temperatura | Livello pompa | Fluido di termostatazione | Capacità frigorifera 50 Hz | Capacità frigorifera 60 Hz
200 °C | 8 | Olio termico | 7 kW | 7 kW
100 °C | 8 | Olio termico | 7 kW | 7 kW
20 °C | 8 | Etanolo | 7 kW | 7 kW
10 °C | 8 | Etanolo | 7 kW | 7 kW
0 °C | 8 | Etanolo | 5,4 kW | 5,4 kW
-10 °C | 8 | Etanolo | 3,6 kW | 3,6 kW
-20 °C | 4 | Etanolo | 2,6 kW | 2,6 kW
-30 °C | 4 | Etanolo | 1,6 kW | 1,6 kW
-40 °C | 4 | Etanolo | 0,8 kW | 0,8 kW
-45 °C | 2 | Etanolo | 0,5 kW | 0,5 kW

Specifiche tecniche

• Modello: Integral IN 750 XT
• Intervallo temperatura: -45 ... 220 °C
• Stabilità temperatura: 0.05 ± K
• Potenza riscaldamento: fino a 8 kW
• Capacità refrigerante (esempio): fino a 7 kW a seconda del fluido e della temperatura
• Pompa: LAUDA Variopump con livelli selezionabili, visualizzazione digitale pressione
• Volume di riempimento: min. 4,8 L / max. 17,2 L
• Connessioni: M30 x 1,5 / tubo 3/4"
• Dimensioni / peso: 560 x 550 x 1325 mm / 176 kg
• Interfacce: USB, Ethernet di serie; opzionali RS232/485, Profibus, analogico, EtherCAT
