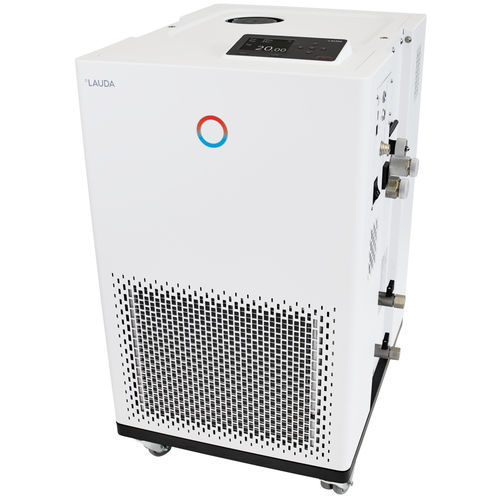

Termostato di processo Integral IN 150 XT

su rotelledigitaledigitale

Panoramica
Comandi il termostato di processo Integral IN 150 XT tramite il display TFT a colori dell'apparecchio o, opzionalmente, con un'unità di controllo touch intuitiva. L'unità integra raffreddamento, controllo pompa e funzioni di rete per applicazioni industriali di condizionamento della temperatura.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termici con dati materiali memorizzati
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione per livello basso e protezione da sovratemperatura regolabile con allarme acustico, idonea per liquidi infiammabili e non
• Porta integrata per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass regolabile con limitatore
• Volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a stratificazione di fluido freddo)
• Condensatore raffreddato ad aria
• Display TFT a colori per visualizzazione simultanea di valore reale e valore di setpoint e rappresentazione grafica del profilo di temperatura
• Immissione dati tramite cursore e tasti soft; tasto Tmax per sovratemperatura
• Funzione di auto-adattamento per determinazione automatica dei parametri di controllo
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli selezionabili o controllo della pressione di mandata
• Segnalazione remota di guasto tramite contatto flottante
• Programmatore con 150 segmenti temperatura/tempo suddivisibili in fino a 5 programmi
• Server web integrato per gestione via browser (PC/tablet/smartphone) con autenticazione e cifratura
• Funzionamento con refrigeranti tradizionali (HFC) conforme al Reg. UE 573/2024
• Interfaccia menu in testo chiaro; lingue selezionabili (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck per diagnosi di sistema
• Sistema PowerAdapt per ottimizzare la potenza di riscaldamento disponibile
• Interfacce USB ed Ethernet di serie; espandibile con fino a 2 moduli interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Visualizzazione digitale della pressione della pompa e SmartCool per gestione efficiente del raffreddamento

Campo di lavoro
Temperatura minima di lavoro: -45 °C
Temperatura massima di lavoro: 220 °C
Stabilità della temperatura: 0.05 ± K

Capacità frigorifera (50 Hz)
200 °C | Livello pompa 8 | Olio termico | 1.5 kW
100 °C | Livello pompa 8 | Olio termico | 1.5 kW
20 °C | Livello pompa 8 | Etanolo | 1.5 kW
10 °C | Livello pompa 8 | Etanolo | 1.5 kW
0 °C | Livello pompa 8 | Etanolo | 1.3 kW
-10 °C | Livello pompa 8 | Etanolo | 1.0 kW
-20 °C | Livello pompa 4 | Etanolo | 0.7 kW
-30 °C | Livello pompa 4 | Etanolo | 0.3 kW
-40 °C | Livello pompa 4 | Etanolo | 0.06 kW
-45 °C | Livello pompa 2 | Etanolo | 0.02 kW

Dati tecnici

• Modello: Integral IN 150 XT
• Campo di temperatura di lavoro: -45 ... 220 °C
• Campo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza di riscaldamento max.: 3.5 kW
• Assorbimento max.: 3.7 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata maxima pompa (pressione): 65 L/min
• Filetto ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4"
• Volume di riempimento min./max.: 2.5 L / 8.7 L
• Dimensioni (L x P x H): 430 x 550 x 760 mm
• Peso: 106 kg
• Livello di rumore: 60 dB(A)
• Alimentazione (variante mostrata): 230 V; 50 Hz
• Spina (variante mostrata): Cavo di alimentazione con spina angolata (CEE7/7)
• Riferimento prodotto: L002673
