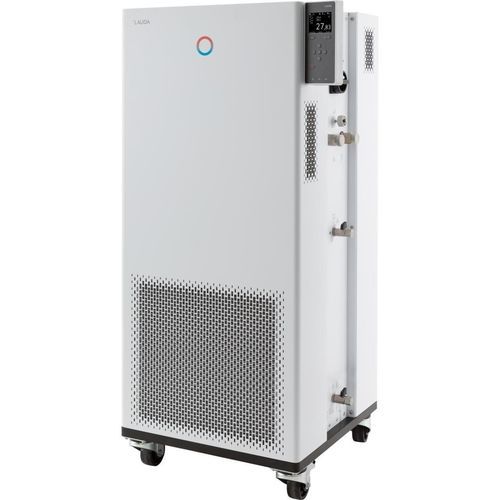

Termostato di processo Integral IN 950 XTW

su rotelledigitaledigitale

Panoramica
L'Integral IN 950 XTW è un termostato di processo che integra refrigerazione e riscaldamento per il controllo dinamico della temperatura di circuiti esterni. L'operazione avviene tramite il display TFT a colori sul dispositivo o opzionalmente tramite un'unità di comando touch con funzioni estese. Supporta la gestione dei fluidi termovettori e include sensori di allarme gas ATEX per atmosfere potenzialmente esplosive.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per controllo dinamico di circuiti esterni
• Gestione dei liquidi termovettori con proprietà memorizzate
• Sensori allarme gas certificati ATEX con allarme, spegnimento automatico e interfaccia di stato esterna
• Funzione Self adapt per la determinazione dei parametri di controllo
• Pompa di pressione LAUDA Variopump con 8 livelli di uscita selezionabili o controllo della pressione di mandata
• Indicazione remota dei guasti tramite contatto flottante
• Server web integrato per operazione via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Volume interno molto ridotto e ampio vaso di espansione non termostatato (sistema a strato freddo)
• Utilizzo di refrigeranti naturali
• Display TFT a colori con visualizzazione di valori reali e impostati e profilo grafico della temperatura
• Inserimento valori tramite cursore e tasti soft; tasto Tmax dedicato per protezione da sovratemperatura
• Quick-stop tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per l'uso della massima potenza consentita dall'alimentazione
• Interfacce USB ed Ethernet di serie; opzione per fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Bypass integrato e regolabile
• SmartCool gestione digitale del raffreddamento con controllo acceso/spento del compressore per risparmio energetico
• Menu in testo chiaro, sei lingue selezionabili (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant per diagnosi di sistema
• Controllore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione livello basso e sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non
• Porta per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo d'interfaccia
• Programmatore con 150 segmenti temperatura/tempo separabili in 5 programmi
• Visualizzazione digitale della pressione pompa
• Raffreddamento condensatore: acqua

Capacità di raffreddamento (50 Hz)
200 °C | Livello pompa 8 | Olio termico | 9 kW
100 °C | Livello pompa 8 | Olio termico | 9 kW
20 °C | Livello pompa 8 | Etanolo | 9 kW
10 °C | Livello pompa 8 | Etanolo | 7.8 kW
0 °C | Livello pompa 8 | Etanolo | 5.8 kW
-10 °C | Livello pompa 8 | Etanolo | 4.2 kW
-20 °C | Livello pompa 4 | Etanolo | 3 kW
-30 °C | Livello pompa 4 | Etanolo | 1.9 kW
-40 °C | Livello pompa 4 | Etanolo | 0.95 kW
-50 °C | Livello pompa 2 | Etanolo | 0.5 kW

Campo di lavoro
Temp. minima di lavoro: -50 °C
Temp. massima di lavoro: 220 °C
Stabilità della temperatura: 0.05 ± K

Riepilogo caratteristiche tecniche
Il sistema integra refrigerazione e riscaldamento, controllo della pressione della pompa con livelli selezionabili, sensori di allarme gas ATEX, server web integrato e interfaccia utente TFT moderna. Connettività standard: USB ed Ethernet; espandibile con moduli di interfaccia. Bypass integrato e gestione SmartCool per ottimizzare i consumi energetici.

Specifiche tecniche

• Intervallo di temperatura di lavoro: -50 ... 220 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldatore max.: 8 kW
• Consumo max. di potenza: 11 kW
• Assorbimento di corrente: 16 A
• Pressione di scarico max.: 3.1 bar
• Portata max. pompa: 65 L/min
• Filetto ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4"
• Volume minimo di riempimento: 4.8 L
• Volume massimo di riempimento: 17.2 L
• Filetto collegamento acqua di raffreddamento (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C
• Temperatura max acqua raffreddamento: 30 °C
• Portata acqua raffreddamento: 20 L/min
• Δ pressione acqua raffreddamento min.: 0.8 bar
• Pressione max acqua raffreddamento: 10 bar
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Livello sonoro: 60 dB(A)
• Alimentazione (esempio variante mostrata): 400 V; 3/PE; 50 Hz
• Spina di alimentazione (esempio): Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
