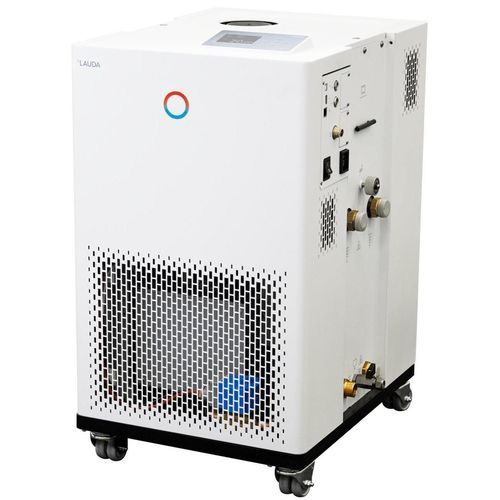

Termostato da laboratorio Integral IN 4 XTW

di processosu rotelledigitale

Breve descrizione
Gestire il termostato di processo LAUDA Integral IN 4 XTW tramite il display TFT a colori integrato o, opzionalmente, con un'unità operativa esterna touchscreen. L'unità dispone di server web integrato per controllo via browser e trasferimento dati sicuro. È necessario un apporto di acqua di raffreddamento per l'esercizio.

Caratteristiche principali

• Termostato di processo ad alta temperatura per il controllo dinamico della temperatura in circuiti esterni
• Gestione dei fluidi termovettori con profili di proprietà memorizzati
• Regolazione continua completamente elettronica con azione PID per controllo interno ed esterno
• Protezione contro il sovratemperamento regolabile con allarme acustico; idoneo per liquidi infiammabili e non infiammabili
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile; visualizzazione digitale della pressione della pompa
• Potente pompa LAUDA Variopump con 8 livelli di uscita selezionabili o controllo della pressione
• Programmatore con fino a 150 segmenti temperatura/tempo suddivisibili in 5 programmi
• Server web integrato per controllo via browser (PC, tablet, smartphone); interfacce USB ed Ethernet di serie
• Interfacce espandibili: possibilità di aggiungere RS232/485, Profibus, analogico, contatti o moduli EtherCAT
• SelfCheck Assistant per diagnostica di sistema e PowerAdapt per utilizzo ottimale della potenza disponibile
• Volume interno molto ridotto con grande vaso di espansione non termostatato (sistema a strato freddo); raffreddamento ad acqua

Campo di lavoro

• Temp. di lavoro min.: 25 °C
• Temp. di lavoro max.: 320 °C
• Stabilità della temperatura: 0.1 ± K

Dati tecnici (secondo DIN 12876)
Intervallo di temperatura di lavoro: 25 ... 320 °C
Intervallo di temperatura ambiente: 5 ... 40 °C
Stabilità della temperatura: 0.1 ± K
Potenza riscaldamento max.: 3,5 kW
Consumo elettrico max.: 3,7 kW
Assorbimento di corrente: 16 A
Pressione di mandata max.: 3,1 bar
Portata pompa max.: 60 L/min
Filetto connessione ingresso/uscita (esterno): M30 x 1,5
Dimensione tubo ingresso/uscita: 3/4″
Volume di riempimento min.: 3,3 L
Volume di riempimento max.: 9,5 L
Filetto connessione acqua di raffreddamento (esterno): 3/4 ″
Temperatura consigliata acqua di raffreddamento: 15 °C (max 30 °C)
Portata acqua di raffreddamento: 11 L/min
Differenza di pressione acqua min.: 3 bar
Pressione massima acqua di raffreddamento: 10 bar
Dimensioni (LxPxA): 430 x 550 x 760 mm
Peso: 52 kg
Livello sonoro: 52 dB(A)
Alimentazione: 230 V; 50 Hz
Spina: Cavo di alimentazione con spina angolata (CEE7/7)

Capacità di raffreddamento (50 Hz)

• 300 °C | Livello pompa 8 | Olio termico | 17 kW
• 200 °C | Livello pompa 8 | Olio termico | 17 kW
• 150 °C | Livello pompa 8 | Olio termico | 17 kW
• 100 °C | Livello pompa 8 | Olio termico | 10 kW
• 50 °C | Livello pompa 8 | Olio termico | 2 kW

Specifiche tecniche

• Marca: LAUDA
• Modello: Integral IN 4 XTW
• Numero parte: L002682
• Intervallo temperatura di lavoro: 25 ... 320 °C
• Stabilità della temperatura: 0.1 ± K
• Potenza riscaldamento max.: 3,5 kW
• Consumo elettrico max.: 3,7 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata pompa max.: 60 L/min
• Pompa: LAUDA Variopump con 8 livelli di uscita selezionabili o controllo in pressione
• Filetto connessione ingresso/uscita: M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4″
• Volume di riempimento (min/max): 3,3 L / 9,5 L
• Raccordo acqua di raffreddamento: 3/4 ″
• Temperatura acqua consigliata: 15 °C (max 30 °C)
• Portata acqua di raffreddamento: 11 L/min
• Pressione max. acqua: 10 bar (diff. min. 3 bar)
• Dimensioni (LxPxA): 430 x 550 x 760 mm
• Peso: 52 kg
• Livello sonoro: 52 dB(A)
• Alimentazione / spina: 230 V; 50 Hz / Cavo con spina angolata (CEE7/7)
• Interfacce: USB ed Ethernet di serie; opzione per aggiungere RS232/485, Profibus, analogico, contatti o moduli EtherCAT
• Interfaccia utente: Display TFT a colori, server web per controllo via browser, programmatore 150 segmenti
