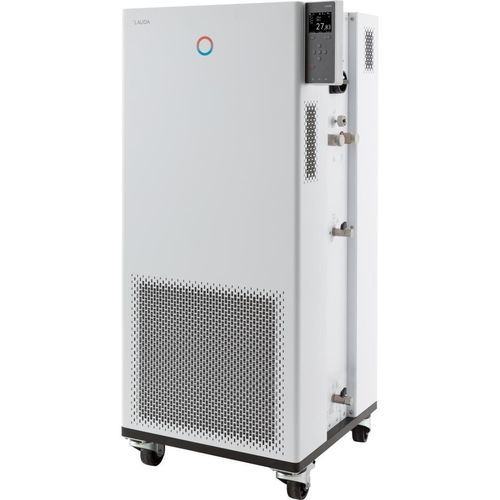

Termostato di processo Integral IN 550 XT

da terradigitaledigitale

Descrizione
Integral IN 550 XT è un termostato di processo e di circolazione con sistema di raffreddamento integrato, progettato per il controllo dinamico della temperatura di circuiti esterni e banchi prova. L'uso avviene tramite display TFT a colori sull'apparecchio o un'unità operativa touch opzionale; è possibile il controllo remoto tramite il server web integrato.

Caratteristiche

• Termostato di processo con raffreddamento integrato per il controllo dinamico dei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate e volume interno molto ridotto
• Sensori gas certificati ATEX con allarme e spegnimento automatico e interfaccia di stato esterna per sistemi di sicurezza
• Funzione Self-adapt per determinare i parametri di controllo e regolatore continuo completamente elettronico (PID) per controllo interno ed esterno
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli selezionabili e visualizzazione digitale della pressione; portata fino a 65 L/min
• Sistema PowerAdapt per utilizzare il massimo calore consentito dall'alimentazione
• Programmatore con 150 segmenti temperatura/tempo, fino a 5 programmi separati
• SmartCool gestione digitale del raffreddamento per risparmio energetico con controllo acceso/spento del compressore; utilizza refrigeranti naturali
• Segnalazione remota guasti tramite contatto flottante e funzione di arresto rapido tramite pulsante nero o contatti di rilascio remoto
• Interfacce USB ed Ethernet di serie; opzione per fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Protezione livello basso e protezione regolabile da sovratemperatura con allarme acustico per liquidi infiammabili e non
• Menu in chiaro in sei lingue selezionabili (DE, EN, FR, ES, IT, RU) e SelfCheck Assistant per diagnostica di sistema

Campo di lavoro

• Temperatura minima di lavoro: -50 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: ±0,05 K

Dati tecnici (selezionati)

• Intervallo di temperatura di lavoro: -50 … 220 °C
• Intervallo di temperatura ambiente: 5 … 40 °C
• Stabilità della temperatura: 0,05 ± K
• Potenza riscaldamento max.: 8 kW
• Consumo massimo: 10,5 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata massima pompa: 65 L/min
• Filetto connessione ingresso/uscita (esterno): M30 x 1,5
• Diametro tubo ingresso/uscita: 3/4″
• Volume di riempimento min.: 4,8 L
• Volume di riempimento max.: 17,2 L
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 176 kg
• Livello sonore: 65 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz
• Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)

Capacità di raffreddamento (50 Hz) - tabella

• 200 °C | Livello pompa 8 | Olio termico | 5 kW
• 100 °C | Livello pompa 8 | Olio termico | 5 kW
• 20 °C | Livello pompa 8 | Etanolo | 5 kW
• 10 °C | Livello pompa 8 | Etanolo | 4,8 kW
• 0 °C | Livello pompa 8 | Etanolo | 4,6 kW
• -10 °C | Livello pompa 8 | Etanolo | 3,3 kW
• -20 °C | Livello pompa 4 | Etanolo | 2,4 kW
• -30 °C | Livello pompa 4 | Etanolo | 1,5 kW
• -40 °C | Livello pompa 4 | Etanolo | 0,7 kW
• -50 °C | Livello pompa 2 | Etanolo | 0,3 kW

Specifiche

• Modello: Integral IN 550 XT
• Tipo di dispositivo: Termostato di circolazione e di processo con sistema di raffreddamento integrato
• Regolatore: Regolatore continuo completamente elettronico (PID) per controllo interno ed esterno
• Interfacce: USB ed Ethernet di serie; fino a 2 interfacce aggiuntive opzionali (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Pompa: LAUDA Variopump (8 livelli) con visualizzazione digitale della pressione
• Sicurezza: Sensori gas ATEX (allarme e spegnimento), protezione livello basso e sovratemperatura regolabile, segnalazione remota guasti
• Operazione: Display TFT a colori, server web integrato per controllo via browser, menu in chiaro
• Programmazione: 150 segmenti temperatura/tempo, fino a 5 programmi
• Gestione refrigerazione: SmartCool con refrigeranti naturali
