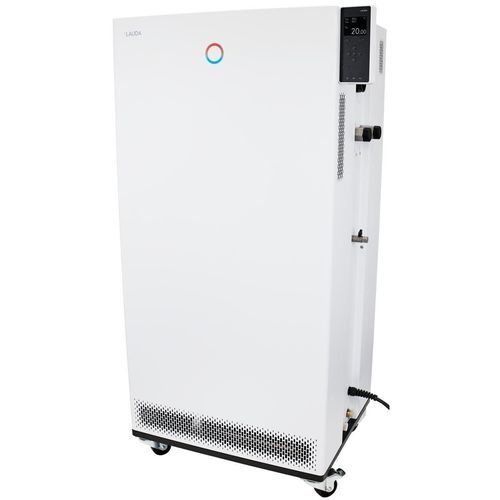

Termostato di processo Integral IN 1330 TW

su rotelledigitaledigitale

Descrizione del prodotto
Con il concetto di interfaccia modulare, è possibile integrare i nuovi termostati di processo Integral nei vostri processi con la massima flessibilità. I dispositivi sono dotati di serie di interfacce quali Ethernet, USB o Pt100. Ulteriori interfacce e protocolli di comunicazione possono essere aggiunti facilmente tramite moduli.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura in circuiti esterni
• Gestione dei liquidi termovettori con proprietà memorizzate
• Controllore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione contro il sovratemperatura di basso livello e regolabile con allarme acustico per liquidi infiammabili e non infiammabili
• Interfacce USB ed Ethernet fornite di serie
• Opzione per l'aggiornamento fino a 2 interfacce aggiuntive (RS 232/485, Profibus, analogico, contatto o modulo EtherCAT)
• Visualizzazione digitale della pressione della pompa
• Raffreddamento del condensatore: acqua
• Display TFT a colori per indicazione simultanea dei valori reali e di setpoint e illustrazione grafica del profilo di temperatura
• Immissione agevole tramite cursore e tasti soft; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione Self adapt per la determinazione dei parametri di controllo
• Pompa di pressione estremamente potente
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore con 150 segmenti temperatura/tempo che possono essere suddivisi in 5 programmi
• Server web integrato per funzionamento via browser in reti locali tramite PC, tablet o smartphone; trasferimento dati sicuro grazie ad autenticazione e crittografia
• Utilizza refrigeranti tradizionali (HFC) in conformità alla normativa europea sul controllo dei gas fluorurati (UE) 573/2024
• Navigazione menu in testo chiaro, sei lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per la diagnosi del sistema
• Sistema PowerAdapt per l'utilizzo della massima quantità di calore consentita dall'alimentazione elettrica
• Pompa aggiuntiva per circolazione interna
• Segnalazione remota guasti tramite contatto flottante
• Bypass regolabile per limitazione della pressione
• Sistema SmartCool per gestione digitale del raffreddamento a risparmio energetico incluso controllo on/off del compressore

Capacità di raffreddamento
Temperatura | Fluido di tempera | Capacità di raffreddamento 50 Hz | Capacità di raffreddamento 60 Hz
100 °C | Olio termico | 13 kW | 13 kW
20 °C | Etanolo | 13 kW | 13 kW
10 °C | Etanolo | 10 kW | 10 kW
0 °C | Etanolo | 7.6 kW | 7.6 kW
-10 °C | Etanolo | 5.4 kW | 5.4 kW
-20 °C | Etanolo | 3.4 kW | 3.4 kW
-30 °C | Etanolo | 1.7 kW | 1.7 kW

Campo di lavoro
Temp. minima di lavoro: -32 °C
Temp. massima di lavoro: 150 °C
Stabilità della temperatura: 0.1 ± K

Specifiche tecniche

• Intervallo di temperatura di lavoro: -32 ... 150 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.1 ± K
• Potenza riscaldatore max.: 16 kW
• Consumo massimo di potenza: 18 kW
• Assorbimento di corrente: 25 A
• Pressione di mandata max.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Portata max pompa: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Filetto connessione ingresso/uscita (esterno): M38 x 1,5
• Dimensione tubo ingresso/uscita: 1″
• Volume di riempimento min.: 9.7 L
• Volume di riempimento max.: 25.5 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4 ″
• Temperatura acqua di raffreddamento consigliata: 15 °C
• Temp. massima acqua di raffreddamento: 30 °C
• Portata acqua di raffreddamento: 15.5 L/min
• Differenza di pressione acqua di raffreddamento min.: 0.8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (LxPxA): 760 x 650 x 1605 mm
• Peso: 225 kg
• Livello di rumore: 62 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)
