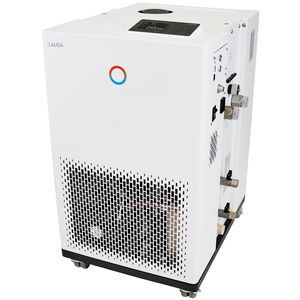

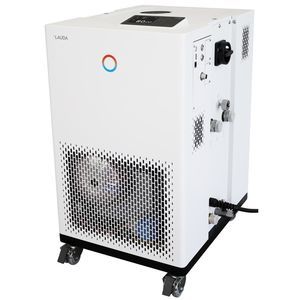

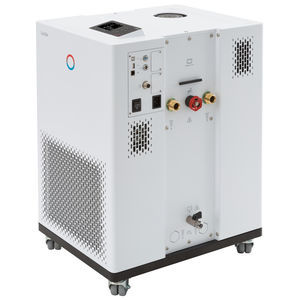

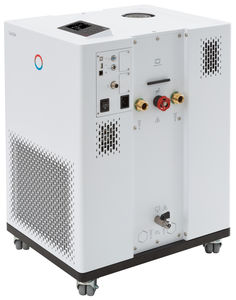

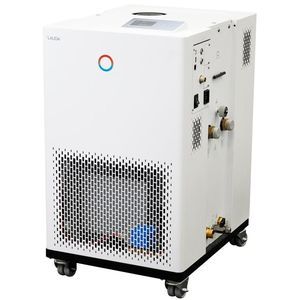

Termostato di processo Integral IN 1830 TW

da terracompattodigitale

Descrizione del prodotto
Con un concetto di interfacce modulari, il termostato di processo Integral IN 1830 TW si integra nei processi industriali con la massima flessibilità. Le interfacce standard includono Ethernet, USB e Pt100; altre interfacce e protocolli possono essere aggiunti tramite moduli. L'unità combina elevate potenze di riscaldamento e raffreddamento con un volume interno compatto per rapidi cambi di temperatura e controllo affidabile di un circuito esterno.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per la regolazione dinamica della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Regolatore continuo totalmente elettronico con azione PID per regolazione interna ed esterna
• Protezione contro basso livello e protezione da sovratemperatura regolabile con allarme acustico per l'uso con liquidi infiammabili e non infiammabili
• Interfacce USB ed Ethernet di serie; esportazione dati su chiavetta USB
• Possibilità di ampliamento con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto o EtherCAT)
• Programmatore con 150 segmenti temperatura/tempo, suddivisibili in 5 programmi, ottimizzato per rampe di temperatura
• Condensatore raffreddato ad acqua
• Display TFT a colori con indicazione simultanea dei valori misurati e impostati e rappresentazione grafica del profilo di temperatura
• Inserimento dati facilitato tramite cursore e tasti soft; tasto dedicato Tmax per protezione da sovratemperatura
• Funzione di auto-adattamento per determinare i parametri di controllo
• Bomba di pressione ad alte prestazioni; possibile pompa aggiuntiva per circolazione interna
• Presa per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass regolabile per limitazione della pressione
• Web server integrato per utilizzo via browser in reti locali (PC, tablet, smartphone) con autenticazione e crittografia
• Utilizzo di refrigeranti tradizionali (HFC) conforme al Regolamento (UE) 573/2024 sui gas fluorurati
• Navigazione menu in chiaro; sei lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnosi di sistema
• Sistema PowerAdapt per sfruttare la massima potenza di riscaldamento possibile senza sovraccaricare la rete
• Segnalazione remota di guasto tramite contatto flottante
• Visualizzazione digitale della pressione della pompa
• SmartCool per gestione digitale del raffreddamento con risparmio energetico e controllo acceso/spento del compressore

Campo di lavoro

• Temperatura di lavoro min.: -32 °C
• Temperatura di lavoro max.: 150 °C
• Stabilità della temperatura: 0.1 ± K

Potenza frigorifera (estratto)
Temperatura | Mezzo di termoregolazione | Potenza 50 Hz | Potenza 60 Hz
150 °C | Olio termico | 19 kW | 19 kW
100 °C | Olio termico | 19 kW | 19 kW
20 °C | Etanolo | 19 kW | 19 kW
10 °C | Etanolo | 15 kW | 15 kW
0 °C | Etanolo | 11,5 kW | 11,5 kW
-10 °C | Etanolo | 7,5 kW | 7,5 kW
-20 °C | Etanolo | 5 kW | 5 kW
-30 °C | Etanolo | 2,7 kW | 2,7 kW

Download (tipi di documenti disponibili)
Scheda dati, Istruzioni per l'uso, Brochure, Scheda di sicurezza, Software, Informazioni cliente, Certificato, Manuale di installazione

Specifiche tecniche

• Intervallo di temperatura di lavoro: -32 ... 150 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.1 ± K
• Potenza di riscaldamento max.: 16 kW
• Assorbimento max.: 18 kW
• Assorbimento di corrente: 25 A
• Pressione di mandata max.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Portata max. pompa (pressione): 60 L/min (50 Hz); 70 L/min (60 Hz)
• Filetto connessione ingresso/uscita (esterno): M38 x 1,5
• Dimensione tubo ingresso/uscita: 1"
• Volume di riempimento min.: 9.7 L
• Volume di riempimento max.: 25.5 L
• Filetto collegamento acqua di raffreddamento (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C
• Temperatura acqua di raffreddamento max.: 30 °C
• Portata acqua di raffreddamento: 29 L/min
• Differenza di pressione acqua min.: 0.8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (LxPxA): 760 x 650 x 1605 mm
• Peso: 244 kg
• Livello sonoro: 67 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)
