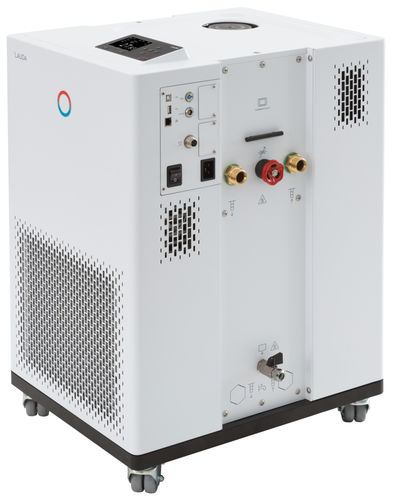

Termostato da laboratorio Integral IN 230 TW

di processosu rotelledigitale

Panoramica
Integral IN 230 TW è un termostato di processo modulare con raffreddamento integrato, progettato per il controllo dinamico della temperatura di circuiti di ricircolo esterni e fluidi termici. L’unità combina un regolatore PID completamente elettronico, display TFT a colori e interfacce di comunicazione modulari (USB e Ethernet di serie, porta Pt100 integrata).

Caratteristiche principali

• Sistema di raffreddamento integrato per controllo preciso nei circuiti esterni
• Gestione dei fluidi termici con proprietà memorizzate
• Regolatore continuo PID completamente elettronico con funzione Self adapt
• Protezione per livello basso e sovratemperatura regolabile con allarme acustico
• Programmatore con 150 segmenti tempo/temperatura (fino a 5 programmi)
• Pompa di pressione potente con visualizzazione digitale della pressione; portata max 40 L/min, pressione di mandata max 3,5 bar
• Gestione SmartCool per risparmio energetico e PowerAdapt per ottimizzare l’utilizzo della potenza
• Interfacce USB ed Ethernet di serie; espandibile con moduli RS232/485, Profibus, analogico, contatto o EtherCAT
• Server web integrato per funzionamento via browser con autenticazione e crittografia
• Display TFT a colori che mostra valori reali e impostati e profilo di temperatura grafico

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 120 °C
• Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)
Campo di temperatura di lavoro | -32 ... 120 °C
Campo di temperatura ambiente | 5 ... 40 °C
Stabilità temperatura | 0.05 ± K
Potenza riscaldamento max. | 2.7 kW
Consumo massimo di potenza | 3.7 kW
Assorbimento di corrente | 16 A
Pressione di mandata max. | 3.5 bar
Portata pompa max. | 40 L/min
Filettatura ingresso/uscita (esterno) | G 3/4
Dimensione tubo ingresso/uscita | 3/4
Volume minimo riempimento | 3.6 L
Volume massimo riempimento | 8.7 L
Filettatura collegamento acqua condensatore (esterno) | 3/4
Temperatura consigliata acqua di raffreddamento | 15 °C
Temperatura max acqua raffreddamento | 30 °C
Portata acqua raffreddamento | 3 L/min
Delta pressione acqua min. | 0.8 bar
Pressione max acqua raffreddamento | 10 bar
Dimensioni (LxPxA) | 430 x 550 x 760 mm
Peso | 85 kg
Livello sonoro | 60 dB(A)
Alimentazione | 230 V; 50 Hz
Spina di alimentazione | Cavo con spina angolata (CEE7/7)

Capacità di raffreddamento (50 Hz)
100 °C | Olio termico | 2.3 kW
20 °C | Etanolo | 2.3 kW
10 °C | Etanolo | 2.3 kW
0 °C | Etanolo | 1.9 kW
-10 °C | Etanolo | 1.3 kW
-20 °C | Etanolo | 0.75 kW
-30 °C | Etanolo | 0.35 kW

Applicazioni

• Controllo temperatura per sistemi di circolazione in laboratorio e industria
• Prove materiali, condizionamento termico e sviluppo processi
• Utilizzo con fluidi termici infiammabili e non, con impostazioni di sicurezza

Opzioni e interfacce

• Moduli di interfaccia espandibili: RS232/485, Profibus, analogico, contatto, EtherCAT
• Secondo Pt100 esterno tramite modulo di interfaccia

Conformità e diagnostica

• Utilizza refrigeranti HFC tradizionali conformi al Regolamento UE 573/2024
• SelfCheck Assistant per diagnostica sistema e contatto remoto di errore
• Menu in chiaro in sei lingue selezionabili: DE, EN, FR, ES, IT, RU
