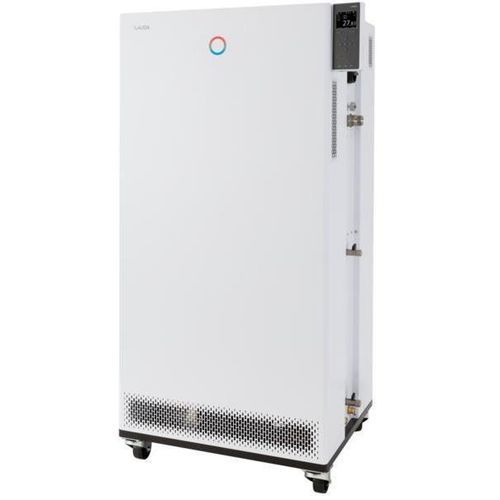

Termostato di processo Integral IN 2040 XTW

da terradigitaledigitale

Panoramica prodotto
Il LAUDA Integral IN 2040 XTW è un termostato di processo con raffreddamento integrato, progettato per il controllo preciso della temperatura di circuiti esterni. L'operazione avviene tramite il display TFT frontale o, opzionalmente, tramite un'unità operativa touch esterna con funzioni estese e accesso remoto via Ethernet/USB.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per controllo dinamico della temperatura dei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate e ridotto volume interno
• Arresto rapido tramite pulsante e contatti per rilascio remoto
• Sistema PowerAdapt per utilizzare la massima potenza disponibile dalla rete di alimentazione
• Interfacce USB ed Ethernet di serie; opzionalmente fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto o modulo EtherCAT)
• Display TFT a colori con visualizzazione simultanea di valori reali e impostati e grafico del profilo di temperatura
• Controllo continuo elettronico PID per controllo interno ed esterno con SelfAdapt per la determinazione automatica dei parametri di controllo
• SmartCool digitale ad alta efficienza con compressore a velocità variabile che utilizza refrigerante naturale (CO2)
• Visualizzazione digitale della pressione della pompa e Variopump LAUDA con 8 livelli selezionabili o controllo pressione
• Protezione contro sovratemperatura regolabile con allarme acustico; tasto Tmax per protezione aggiuntiva
• Programmatore con 150 segmenti temperatura/tempo suddivisibili in 5 programmi
• Server web integrato per funzionamento via browser su PC/tablet/smartphone con autenticazione e crittografia

Campo di lavoro
Temp. minima di esercizio: -45 °C
Temp. massima di esercizio: 200 °C
Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)
Campo di temperatura di lavoro: -45 ... 200 °C
Campo di temperatura ambiente: 5 ... 40 °C
Stabilità della temperatura: 0.05 ± K
Potenza max. riscaldamento: 16 kW
Consumo elettrico max.: 18 kW
Corrente assorbita: 25 A
Pressione di mandata max.: 6,0 bar
Pressione massima pompa: 120 L/min
Filetto connessione ingresso / uscita (esterno): M38 x 1,5
Dimensione tubo ingresso/uscita: 1″
Volume di riempimento min.: 10,5 L
Volume di riempimento max.: 30 L
Filetto connessione acqua di raffreddamento (esterno): 3/4 ″
Temperatura acqua di raffreddamento consigliata: 15 °C
Temp. max acqua raffreddamento: 20 °C
Portata acqua raffreddamento: 45 L/min
Differenza di pressione acqua min.: 0,8 bar
Pressione max acqua raffreddamento: 10 bar
Dimensioni (LxPxA): 760 x 650 x 1605 mm
Peso: 454 kg
Livello sonoro: 61 dB(A)
Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)

Capacità di raffreddamento (tabella)
Temperatura | Livello pompa | Fluido di termoregolazione | Capacità 50 Hz | Capacità 60 Hz
200 °C | 8 | Olio termico | 20,8 kW | 20,8 kW
100 °C | 8 | Olio termico | 20,8 kW | 20,8 kW
20 °C | 8 | Etanolo | 20,8 kW | 20,8 kW
10 °C | 8 | Etanolo | 20,5 kW | 20,5 kW
0 °C | 8 | Etanolo | 17,8 kW | 17,8 kW
-10 °C | 8 | Etanolo | 14 kW | 14 kW
-20 °C | 4 | Etanolo | 10,5 kW | 10,5 kW
-30 °C | 4 | Etanolo | 6,6 kW | 6,6 kW
-40 °C | 4 | Etanolo | 3,5 kW | 3,5 kW
-45 °C | 4 | Etanolo | 2,2 kW | 2,2 kW

Documenti disponibili (esempi)

• Scheda tecnica Integral IN 2040 XTW (English)
• Integral XT New Generation – Brochure (English)
• Integral IN – Istruzioni per refrigerante naturale / CO2 (English)
• Integral – Istruzioni d'uso (F-Gas / generale) (English)

Specifiche tecniche

• Marca: LAUDA
• Modello: Integral IN 2040 XTW
• Part no.: L004065
• Campo di temperatura: -45 ... 200 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 16 kW
• Consumo max.: 18 kW
• Portata pompa max.: 120 L/min
• Connessione ingresso/uscita: M38 x 1,5 / tubo 1"
• Volume di riempimento: min. 10,5 L – max. 30 L
• Acqua di raffreddamento: raccomandata 15 °C, max 20 °C; portata 45 L/min; pressione max 10 bar
• Dimensioni (LxPxA): 760 x 650 x 1605 mm
• Peso: 454 kg
• Livello sonoro: 61 dB(A)
• Alimentazione / spina: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)
