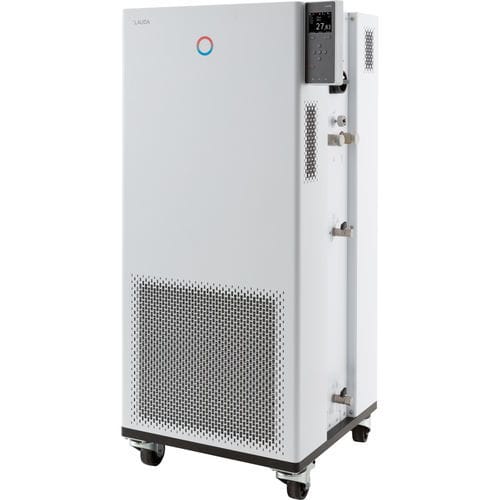

Termostato di processo Integral IN 550 XTW

su rotelledigitaledigitale

Panoramica del prodotto
Gestire il termostato di processo Integral tramite il display TFT a colori sull'apparecchio o, opzionalmente, tramite un'unità di comando touch esterna con funzioni estese. L'unità integra un termostato di processo, un sistema di raffreddamento integrato e una potente pompa di pressione per il controllo dinamico della temperatura nei circuiti esterni. Supporta la gestione dei fluidi termovettori, sensori di allarme gas certificati ATEX e interfacce di rete per funzionamento e monitoraggio remoto.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per controllo dinamico della temperatura dei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Sensori di allarme gas certificati ATEX con funzione di allarme e spegnimento e interfaccia di stato esterna per sistemi di sicurezza di livello superiore
• Funzione Self-adapt per determinare i parametri di controllo
• LAUDA Variopump (pompa di pressione) con 8 livelli di uscita selezionabili o controllo della pressione di mandata
• Segnalazione guasti remota tramite contatto flottante
• Server web integrato per funzionamento via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Volume interno molto piccolo e ampio vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Utilizza refrigeranti naturali
• Display TFT a colori con visualizzazione dei valori reali e impostati e profilo di temperatura grafico
• Immissione semplice tramite cursore e tasti soft; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione di arresto rapido tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per utilizzare la massima quantità di calore consentita dall'alimentazione
• Interfacce USB ed Ethernet di serie; opzione per fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Bypass integrato e regolabile
• SmartCool: gestione digitale del raffreddamento con controllo on/off del compressore per risparmio energetico
• Navigazione menu in chiaro in sei lingue (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant per la diagnosi di sistema
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione livello basso e protezione da sovratemperatura regolabile con allarme acustico per fluidi infiammabili e non infiammabili
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore con 150 segmenti temperatura/tempo configurabile in 5 programmi
• Display digitale della pressione della pompa
• Raffreddamento del condensatore: acqua

Intervallo di lavoro

• Temperatura minima di lavoro: -50 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità di temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)

• Intervallo di temperatura di lavoro: -50 ... 220 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità di temperatura: 0.05 ± K
• Potenza riscaldamento max.: 8 kW
• Consumo massimo: 10.5 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3.1 bar
• Portata pompa max.: 65 L/min
• Filettatura collegamento ingresso/uscita (esterno): M30 x 1.5
• Diametro tubo ingresso/uscita: 3/4"
• Volume di riempimento min.: 4.8 L
• Volume di riempimento max.: 17.2 L
• Filettatura collegamento raffreddamento acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C
• Temperatura acqua di raffreddamento max.: 30 °C
• Portata acqua di raffreddamento: 8 L/min
• Differenza di pressione minima acqua di raffreddamento: 0.8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Livello di rumore: 60 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)

Capacità di raffreddamento (50 Hz) — tabella

• 200 °C | 8 | Olio termico | 5.8 kW
• 100 °C | 8 | Olio termico | 5.8 kW
• 20 °C | 8 | Etanolo | 5.8 kW
• 10 °C | 8 | Etanolo | 5.8 kW
• 0 °C | 8 | Etanolo | 5.4 kW
• -10 °C | 8 | Etanolo | 4 kW
• -20 °C | 4 | Etanolo | 2.8 kW
• -30 °C | 4 | Etanolo | 1.7 kW
• -40 °C | 4 | Etanolo | 0.75 kW
• -50 °C | 2 | Etanolo | 0.35 kW

Numero di articolo
Part no.: L004070

Download e documentazione
Scheda tecnica specifica, brochure Integral XT e istruzioni per l'uso disponibili (datasheet, brochures, operating instructions).

Caratteristiche / specifiche tecniche

• Modello: Integral IN 550 XTW
• Tipo di dispositivo: Termostato di processo con raffreddamento integrato
• Intervallo di temperatura di lavoro: -50 ... 220 °C
• Stabilità di temperatura: 0.05 ± K
• Potenza di riscaldamento: fino a 8 kW
• Consumo max.: 10.5 kW
• Portata pompa max.: 65 L/min
• Volume di riempimento: 4.8 L (min) – 17.2 L (max)
• Tipo di raffreddamento: raffreddamento integrato, condensatore raffreddato ad acqua
• Interfacce: USB, Ethernet (standard); opzionale RS232/485, Profibus, analogico, contatto, EtherCAT
• Sicurezza: sensori di allarme gas certificati ATEX; protezione livello basso e protezione da sovratemperatura regolabile con allarme acustico
• Controllo: TFT a colori, regolatore PID, programmatore (150 segmenti / 5 programmi)
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Livello di rumore: 60 dB(A)
• Alimentazione / spina (esempio di variante): 400 V; 3/PE; 50 Hz — Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
