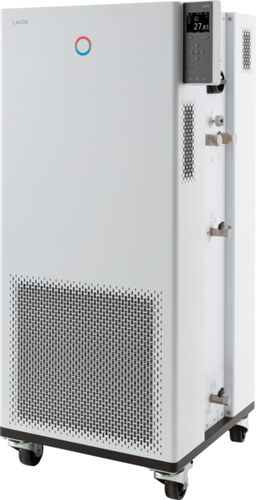

Termostato di processo Integral IN 530 TW

da terradigitaledigitale

Descrizione del prodotto L'Integral IN 530 TW è un termostato di processo con raffreddamento integrato, progettato per il controllo dinamico della temperatura di circuiti esterni. Dotato di interfacce modulari e funzioni di controllo avanzate, supporta un'ampia gamma di temperatura e diversi fluidi termovettori.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato e pompa di pressione potente
• Profili dei fluidi memorizzati per la gestione dei liquidi trasferitori di calore
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione regolabile contro basso livello e sovratemperatura con allarme acustico
• Porta per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore: 150 segmenti temperatura/tempo suddivisibili in 5 programmi
• Server web integrato per operazione via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Conforme al regolamento F‑gas (UE) 573/2024 utilizzando gli HFC consentiti
• Display TFT a colori per valori reali e impostati con profilo temperatura grafico
• Inserimento via cursore e tasti soft; tasto Tmax per protezione da sovratemperatura
• Funzione Self-adapt per determinazione automatica dei parametri di controllo
• Segnalazione guasti remota tramite contatto flottante e bypass regolabile per limitazione pressione
• SmartCool per gestione digitale del raffreddamento con on/off del compressore
• Navigazione in chiaro in sei lingue selezionabili (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant per diagnosi di sistema e PowerAdapt per uso ottimale della potenza
• USB ed Ethernet di serie; espandibile con fino a 2 moduli interfaccia (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Visualizzazione digitale della pressione pompa e condensatore raffreddato ad acqua

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 120 °C
• Stabilità della temperatura: ±0,05 K

Capacità di raffreddamento

• 100 °C | Olio termico | 6 kW (50/60 Hz)
• 20 °C | Etanolo | 6 kW (50/60 Hz)
• 10 °C | Etanolo | 5,5 kW (50/60 Hz)
• 0 °C | Etanolo | 4,5 kW (50/60 Hz)
• -10 °C | Etanolo | 3 kW (50/60 Hz)
• -20 °C | Etanolo | 1,6 kW (50/60 Hz)
• -30 °C | Etanolo | 0,7 kW (50/60 Hz)

Sistema di raffreddamento / idraulica

• Pressione di scarico max.: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Portata massima pompa: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Filetto connessione ingresso/uscita (esterno): G 3/4"
• Dimensione tubo ingresso/uscita: 3/4"
• Volume di riempimento min.: 7,2 L
• Volume di riempimento max.: 20,5 L

Specifiche tecniche

• Intervallo di temperatura di lavoro: -32 … 120 °C
• Intervallo temperatura ambiente: 5 … 40 °C
• Stabilità della temperatura: ±0,05 K
• Potenza riscaldamento max.: 8 kW
• Consumo massimo: 11 kW
• Assorbimento di corrente: 16 A
• Filetto collegamento acqua di raffreddamento (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C (max 30 °C)
• Portata acqua di raffreddamento: 14,5 L/min
• Delta pressione acqua min.: 0,8 bar; max: 10 bar
• Dimensioni (L×P×A): 560 × 550 × 1325 mm
• Peso: 150 kg
• Livello sonoro: 62 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: IEC 60309, 5 poli, CEE, rossa, 16 A

Datasheet e download La scheda tecnica dell'Integral IN 530 TW è disponibile nella sezione download.
