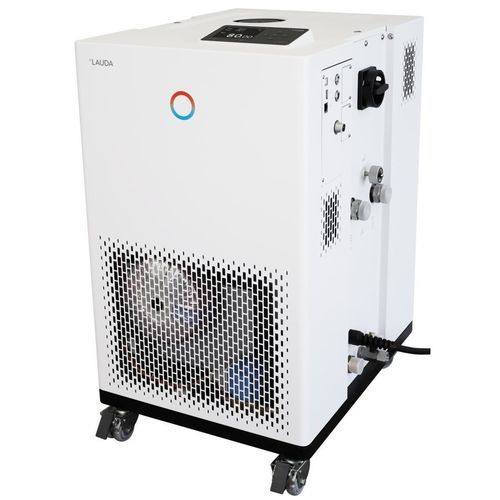

Termostato da laboratorio Integral IN 8 XTW

di processosu rotelledigitale

Panoramica
Integral IN 8 XTW è un termostato di processo ad alta temperatura per il controllo dinamico della temperatura in circuiti esterni. Il funzionamento avviene tramite il display TFT a colori integrato o tramite un'unità operativa touch opzionale con funzioni estese. Progettato per trasferire il calore con fluidi termovettori; è necessario un apporto di acqua di raffreddamento durante l'esercizio.

Caratteristiche principali

• Regolatore continuo elettronico PID per controllo interno ed esterno con funzione self-adapt
• Display TFT a colori con indicazione dei valori reali e di setpoint e profilo grafico della temperatura; cursore e tasti soft; unità touch opzionale
• Pompa LAUDA Variopump con 8 livelli di potenza selezionabili; portata max 60 L/min; visualizzazione digitale della pressione della pompa
• Protezione regolabile contro il sovraccarico termico e protezione livello minimo con allarme acustico; tasto Tmax aggiuntivo
• Porta per Pt100 esterno (secondo Pt100 tramite modulo di interfaccia); segnalazione guasti remota tramite contatto pulito
• Bypass integrato e regolabile; volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a strato freddo)
• Programmatore fino a 150 segmenti tempo/temperatura, separabili in 5 programmi
• Server web integrato per funzionamento via browser; USB ed Ethernet di serie; trasferimento sicuro tramite autenticazione e crittografia
• Espandibile con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)

Campo di lavoro
Temperatura minima di lavoro: 25 °C
Temperatura massima di lavoro: 320 °C
Stabilità della temperatura: ±0,1 K

Dati tecnici

• Campo di temperatura di lavoro: 25 … 320 °C
• Campo di temperatura ambiente: 5 … 40 °C
• Potenza di riscaldamento (max): 8 kW
• Consumo max: 9 kW; Corrente: 13,5 A
• Pressione di mandata max: 3,1 bar; Portata pompa max: 60 L/min
• Filetto ingresso/uscita (esterno): M30 x 1,5; Dimensione tubo: 3/4″
• Volume di riempimento: min. 3,6 L — max. 9,8 L
• Acqua di raffreddamento richiesta durante l'esercizio; consigliata 15 °C; max 30 °C; portata 11 L/min; ΔP min. 3 bar; pressione max 10 bar
• Dimensioni (L×P×A): 430 × 550 × 760 mm; Peso: 86 kg
• Livello di rumore: 52 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)

Capacità di raffreddamento (selezione)

• 300 °C — Livello pompa 8 — Mezzo di termoregolazione: Olio termico — Capacità di raffreddamento: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — Livello pompa 8 — Olio termico — 17 kW / 17 kW
• 150 °C — Livello pompa 8 — Olio termico — 17 kW / 17 kW
• 100 °C — Livello pompa 8 — Olio termico — 10 kW / 10 kW
• 50 °C — Livello pompa 8 — Olio termico — 2 kW / 2 kW

Applicazioni

• Ingegneria di processo, impianti pilota e applicazioni di laboratorio che richiedono controllo preciso delle alte temperature
• Circuiti con oli termici e altri fluidi di trasferimento di calore
