Modulo di telemonitoraggio EMB-2121

per rete wirelessBluetooth

Panoramica del prodotto

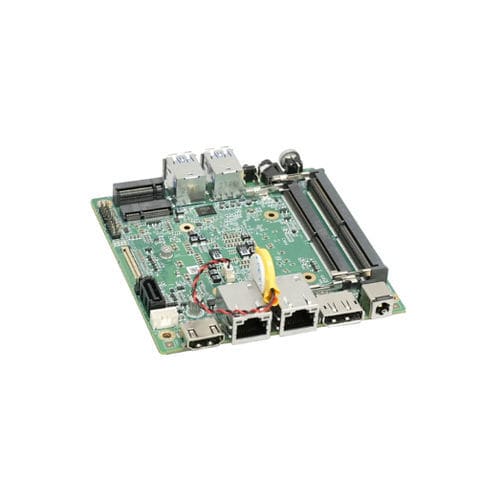

EMB-2121 è una scheda madre industriale 10×10 basata sulle piattaforme Intel 12ª/13ª generazione Alder Lake-P / Raptor Lake-P. Con un fattore di forma ultra‑compatto 100×100 mm e supporto memoria DDR5 in dual‑channel, offre uscite video HDMI2.0 + DP++ + eDP e espansione M.2 NVMe, fornendo una piattaforma di calcolo compatta e ad alte prestazioni per applicazioni embedded e edge industriali.

Caratteristiche principali

• Supporta processori Intel 12ª/13ª gen Alder Lake-P / Raptor Lake-P (i3-1220P / i5-1250P / i7-1270P), TDP 28 W.
• Formato scheda 10×10 (100×100 mm) per installazioni con spazio limitato.
• DDR5-4800 dual‑channel, fino a 64 GB tramite 2× SO‑DIMM.
• 2× porte RJ45 (Intel i211 Gigabit), capacità di rete duale.
• Tre uscite video: 1× HDMI2.0 + 1× DP++ + 1× eDP, supporto per alta risoluzione e frequenze di aggiornamento elevate.
• Espansione: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 / SATA3.0) + 1× M.2 E‑Key (Wi‑Fi/Bluetooth) + 1× SATA3.0.
• Design per ampia temperatura: funzionamento -20 °C a 60 °C; stoccaggio -40 °C a 85 °C. Compatibile con Windows e Linux.

Descrizione del prodotto
EMB-2121 supporta DDR5-4800 in dual‑channel fino a 64 GB tramite due slot SO‑DIMM, fornendo larghezza di banda di memoria adeguata per carichi edge intensivi. Le capacità video sono un punto di forza: HDMI2.0 e DP++ supportano fino a 4096×2160@60Hz, mentre eDP supporta fino a 4096×2160@120Hz HDR per pannelli ad alta frequenza o alta densità. Lo storage è flessibile con 1× M.2 M‑Key 2280 compatibile con NVMe PCIe 4.0 x4 o SATA3.0, 1× M.2 E‑Key per moduli wireless e 1× SATA3.0 (2 pin 5 V). La rete include 2× RJ45 con controller Intel i211 (10/100/1000 Mbps). I/O comprende 4× USB3.2 posteriori e 2× USB2.0 via header. Interfacce seriali: 1× RS232/485/422 (2.0 mm) più seriale frontale. Audio: jack combinato con ALC897. Controlli di sistema: pulsanti Power e Reset, TPM 2.0 opzionale e watchdog. Alimentazione DC 12–19 V, 150 W tramite connettore DC jack. Progettata per edge computing industriale, controllo embedded, digital signage e machine vision in installazioni compatte.

Applicazioni

• Edge computing industriale
• Controllo embedded
• Segnaletica digitale
• Visione artificiale

Specifiche tecniche

• Modello: EMB-2121
• CPU: Intel 12ª/13ª gen Alder Lake-P / Raptor Lake-P — i3-1220P (10 core/12 thread, 3.3 GHz, 12 MB cache, 28 W); i5-1250P (12 core/16 thread, 3.3 GHz, 12 MB cache, 28 W); i7-1270P (12 core/16 thread, 3.5 GHz, 18 MB cache, 28 W)
• BIOS: AMI EFI con SPI BIOS 32 MB e backup CMOS
• Memoria: DDR5-4800, 2× SO‑DIMM, dual‑channel, fino a 64 GB
• PCIe: 1× PEG x4 (PCIe Gen4)
• Slot M.2: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 o SATA3.0); 1× M.2 E‑Key (PCIe + USB2.0 per Wi‑Fi/Bluetooth)
• SATA: 1× SATA3.0 (2 pin 5 V)
• Uscite video: 1× HDMI2.0 (posteriore); 1× DP++ (posteriore); 1× eDP (posteriore/header). HDMI2.0/DP fino a 4096×2160@60Hz; eDP fino a 4096×2160@120Hz HDR
• USB: Posteriori 4× USB3.2; Header 2× USB2.0 (2.0 mm 2×5 pin)
• Seriale: 1× RS232/485/422 (2.0 mm) più porta seriale frontale
• Rete: 2× RJ45 (Intel i211, 10/100/1000 Mbps)
• Audio: Jack combinato (ALC897)
• Pulsanti: 1× Power, 1× Reset
• Sicurezza: TPM 2.0 (opzionale)
• Watchdog: Supportato
• Alimentazione: DC 12–19 V, 150 W
• Connettore alimentazione: 1× DC jack (alimentazione tramite adattatore)
• Temperatura operativa: -20 °C a 60 °C
• Temperatura di stoccaggio: -40 °C a 85 °C
• Dimensioni scheda: 10×10 (100×100 mm)
• Colore PCB: Verde
• Sistemi operativi: Windows / Linux
