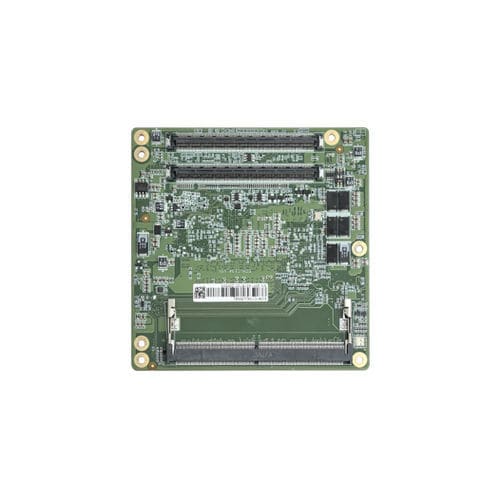

Modulo di trasmissione dati ECM-C134

di controllodi trattamento datidi telemonitoraggio

Panoramica
ECM-C134 è un modulo COM Express Type 6 compatto basato sulla piattaforma a basso consumo Intel Core U300E. Integra una CPU a 5 core/6 thread (fino a 4,3 GHz, 15W TDP) in un fattore di forma COM-Express Type 6 Compact 95×95 mm e supporta memoria DDR5 4800MHz fino a 64 GB, offrendo un nucleo di calcolo compatto per HMI industriali, terminali retail intelligenti e dispositivi edge IoT.

Dettagli tecnici
CPU: Intel Core U300E (5C/6T, fino a 4,3GHz, 8MB cache, 15W). Fattore di forma: COM-Express Type 6 Compact (95×95 mm). Memoria: DDR5 Non-ECC 4800MHz, fino a 64 GB, 1×SO-DIMM (opzione 2×SO-DIMM). PCIe: 2×PCIe Gen4 x4, 1×PCIe Gen4 x2, 2×PCIe Gen4 x1. Rete: controller Intel i226-V, fino a 2,5GbE. Video: 3 uscite indipendenti (2×HDMI 1.4, LVDS dual-channel; eDP opzionale). USB: 4×USB3.0, 8×USB2.0. Interfacce interne: 2×SATA3.0, audio HDA, 2×COM, GPIO 8 bit, watchdog, LPC, SMBUS. Alimentazione: Vin 8,5–20V (±5%); supporto ATX/AT. Dimensioni: 95×95 mm. Ambiente: funzionamento 0–60°C; stoccaggio -40–85°C. Sistemi operativi: Windows 10, Linux.

Caratteristiche principali

• Processore Intel Core U300E, 5 core/6 thread, TDP 15W a basso consumo
• COM-Express Type 6 Compact 95×95 mm per sistemi con vincoli di spazio
• Supporto DDR5 4800MHz fino a 64 GB per maggiore larghezza di banda memoria
• Espansione multi‑canale PCIe Gen4 e networking Intel i226-V 2.5GbE
• Supporto triple display e ampio I/O industriale per HMI e applicazioni embedded

Specifiche

• Modello: ECM-C134
• Processore: Intel Core U300E (5C/6T, fino a 4,3GHz, 8MB cache, 15W)
• Formato: COM-Express Type 6 Compact (95×95 mm)
• Memoria: DDR5 Non-ECC fino a 64 GB (4800MHz); 1×SO-DIMM (opzione 2×SO-DIMM)
• PCIe: 2×PCIe Gen4 x4; 1×PCIe Gen4 x2; 2×PCIe Gen4 x1
• Ethernet: Intel i226-V, 10/100/1000/2.5Gbps
• Video: 2×HDMI 1.4; LVDS dual-channel (eDP opzionale); HDMI 1920×1080@60Hz; LVDS 1920×1200@60Hz
• USB: 4×USB3.0 (5Gbps); 8×USB2.0 (480Mbps)
• Interfacce interne: 2×SATA3.0 (6Gbps), audio HDA, 2×COM, GPIO 8 bit, watchdog, LPC, SMBUS
• Alimentazione: Vin 8,5–20V (±5%); ATX: 12V, 5VSB
• Dimensioni: 95×95 mm
• Temperatura di funzionamento: 0–60°C; immagazzinamento: -40–85°C
• Sistemi operativi supportati: Windows 10, Linux
