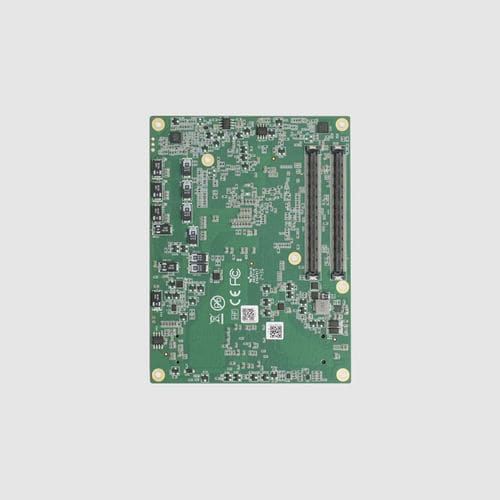

Modulo di controllo ECM-6401

di telemonitoraggioUSBEthernet

Introduzione del prodotto
ECM-6401 è un modulo CPU COM-Express Type 7 basato sulla piattaforma Intel Xeon D (Broadwell-DE). In formato 95×125mm con supporto memoria DDR4 e ampie linee PCIe, offre espansione PCIe x16/x8 e interconnessione di rete compatibile 10G per appliance di rete, server di storage e dispositivi telecom edge.

Descrizione dettagliata
ECM-6401 supporta processori Intel Xeon D (Broadwell-DE), selezionabili come D-1548 (8 core, 2.0GHz, 45W TDP) o D-1508 (2 core, 2.2GHz, 25W TDP), fornendo affidabilità di classe server e disponibilità a lungo termine. La specifica COM-Express Type 7 in formato 95×125mm privilegia l'espansione PCIe e il networking rispetto alle uscite video. La memoria è DDR4 2400MHz SO-DIMM dual-channel, fino a 64GB. L'espandibilità comprende 1×PCIe x16, 1×PCIe x8 e 7×PCIe x1 (9 linee PCIe totali) per schede 10GbE/25GbE, HBA NVMe, acceleratori FPGA, schede crypto e altre espansioni server per scenari NFV, SDS e ad alte prestazioni. Le opzioni di rete integrate includono Intel i225LM/IT (fino a 2.5GbE) o Intel i210-AT, con supporto per interconnessione 10G Base-KR side-band.

Caratteristiche del prodotto

• Processore Intel Xeon D, piattaforma server Broadwell-DE
• COM-Express Type 7, formato 95×125mm
• Supporto memoria DDR4 fino a 64GB e capacità di rete 10G
• Espansione PCIe: PCIe x16 + PCIe x8 + 7×PCIe x1
• Connettività 2.5GbE / 10G e doppio SATA3.0
• Interfacce: 4×USB3.0, 4×USB2.0, 2×SATA3.0, GPIO 8-bit, LPC/SMBUS/SPI, watchdog, connettori per doppia ventola
• Temperatura operativa 0~60°C, stoccaggio -20~85°C; supporta Windows e Linux

Informazioni ordini (esempi)
8.ZRT.80-1615-14-LEF (D-1548 + 2×SO-DIMM, confezione 30 pezzi)
8.ZRT.80-1615-15-LEF (D-1508 + 2×SO-DIMM, confezione 30 pezzi)
8.ZRT.80-1615-16-LEF (D-1559 + 2×SO-DIMM, confezione 30 pezzi)

Caratteristiche / Specifiche

• Tipo di prodotto: modulo CPU COM-Express Type 7
• Dimensioni: 95×125mm
• Processori: Intel Xeon D-1548 (8 core, 2.0GHz, 45W) / D-1508 (2 core, 2.2GHz, 25W), Broadwell-DE
• Chipset: SoC
• Memoria: DDR4 2400MHz
• Memoria massima: 64GB
• Slot memoria: 2×SO-DIMM
• Espansione PCIe: 1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• Uscita video: Nessuna (Type 7 orientato a networking e PCIe)
• Rete: Intel i225LM/IT (fino a 2.5GbE) o i210-AT; supporto 10G Base-KR side-band
• SATA: 2×SATA3.0 (6Gbps)
• USB: 4×USB3.0; 4×USB2.0
• Audio: Nessuno
• GPIO: GPIO 8-bit
• Watchdog: Supportato
• Alimentazione: 8.5V~20V
• Temperatura operativa: 0~60°C
• Temperatura di stoccaggio: -20~85°C
• Sistemi operativi: Windows / Linux
