Modulo di telemonitoraggio EZT-E3950

USB

Panoramica del prodotto

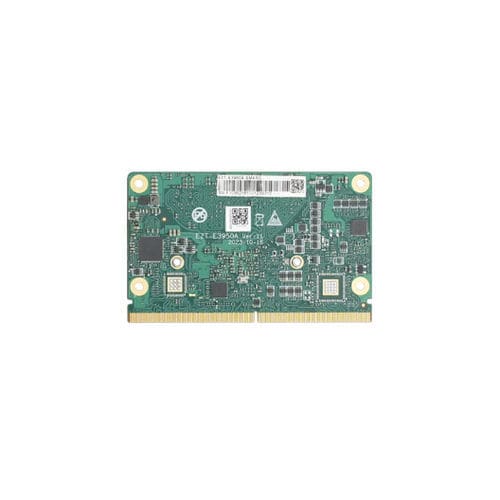

L'EZT-E3950A(B) è un modulo core SMARC 2.11 basato sul processore Intel Atom X7-E3950. Integra memoria LPDDR4 on-board e un ampio set di I/O (CSI/SDIO/UART/I2C, ecc.), supporta doppi display e ingressi camera ed è destinato a gateway IoT, sistemi di visione embedded e dispositivi di edge computing leggeri.

Caratteristiche principali

• Intel Atom X7-E3950, 4 core / 4 thread, 2,0 GHz (fino a 2,6 GHz), TDP 10 W
• LPDDR4 on-board (1600/2133/2400 MHz), fino a 8 GB
• 1× PCIe 2.0 x4; 1× SATA 3.0; 64 GB eMMC opzionale
• Doppia uscita display (eDP→LVDS + DDI configurabile in HDMI/DP); DP fino a 4096×2160@60Hz
• 2× USB 3.0, 4× USB 2.0; Intel i211-AT Gigabit LAN (1×, opzionale 2×); 1× audio HDA
• 2× interfacce CSI per camera; 1× SDIO; 4× UART; 5× I2C; 1× SPI; 1× SMBUS; 1× GPIO 8 bit
• Form factor SMARC 2.11, 82 × 50 × 1,2 mm; temperatura operativa 0°C–60°C

Specifiche tecniche
Modello: EZT-E3950A(B)
Tipo: Modulo core SMARC 2.11
Processore: Intel Atom X7-E3950 (4 core / 4 thread)
Frequenza base: 2,0 GHz (fino a 2,6 GHz)
Cache: 2 MB L3
TDP: 10 W
Memoria: LPDDR4 on-board 1600/2133/2400 MHz, max 8 GB
Archiviazione: 64 GB eMMC (opzionale) + 1× SATA 3.0
Espansione: 1× PCIe 2.0 x4
Display: eDP→LVDS + DDI (configurabile HDMI/DP); DP 4096×2160@60Hz, HDMI 3840×2160@30Hz, eDP 3840×2160@60Hz, LVDS 1368×768@60Hz
USB: 2× USB 3.0, 4× USB 2.0
Rete: Intel® Ethernet Controller i211-AT (1× LAN, opzionale 2× LAN)
Audio: 1× HDA
GPIO/Seriale/Bus: 1× GPIO 8 bit, 4× UART, 5× I2C, 1× SPI, 1× SMBUS
Camera/I/O: 2× CSI, 1× SDIO
Alimentazione: DC 5V ±5%
Pulsanti: 1× Power Button; 1× Reset Header Pin
Temperatura operativa: 0°C–60°C
Temperatura di stoccaggio: -40°C–85°C
Umidità: 5%–85% (0–45°C senza condensa)
Dimensioni: 82 × 50 × 1,2 mm
Colore PCB: Verde
Sistemi operativi: Windows 10 (1809/1607), Linux, Yocto YP2.5(4.14)/YP2.7(4.19)

Applicazioni

• Gateway industriali e convertitori di protocollo
• Sistemi di visione embedded e telecamere intelligenti
• Segnaletica digitale e terminali interattivi
• Edge computing leggero e dispositivi IoT

Compatibilità e software
Supporta Windows 10 e le principali distribuzioni Linux; BSP Yocto disponibile. Forniti driver Ethernet Intel e driver display per integrazione e sviluppo.
