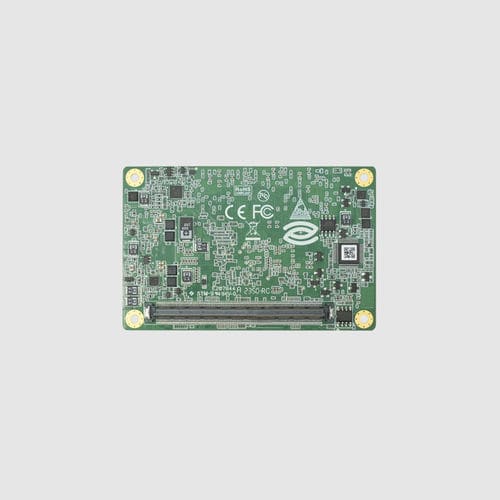

Modulo di trasmissione dati ECM-6202

di controllodi trattamento datidi telemonitoraggio

Introduzione al prodotto
Il ECM-6202 è un modulo COM Express Type 10 Mini basato sui processori a basso consumo Intel Elkhart Lake, disponibile con X6211E (2 core, 3,0GHz, 6W), J6426 (4 core, 2,0GHz, 10W) o J6412 (4 core, 2,6GHz, 10W). Il fattore di forma COM Express Type 10 Mini (84×55mm) è pensato per l'integrazione in sistemi embedded con spazio ridotto.

Panoramica del prodotto
ECM-6202 integra memoria LPDDR4x e storage eMMC a bordo su una scheda COM Express Type 10 Mini 84×55mm per offrire prestazioni a basso consumo con un TDP di 6–10W. È destinato a gateway IoT e applicazioni di controllo industriale leggero che richiedono una piattaforma compatta e a basso consumo.

Caratteristiche del prodotto

• Processori Intel Elkhart Lake: X6211E / J6426 / J6412 (TDP 6–10W)
• Fattore di forma COM Express Type 10 Mini, 84×55mm
• LPDDR4x 3200MT/s onboard, fino a 16GB
• eMMC 64GB onboard + 2× SATA3.0 e 1× PCIe x4 (può essere suddiviso in 4× x1)
• Rete Intel i225‑V 2.5GbE; 2× USB3.0; 8× USB2.0
• Video: 1× LVDS single‑channel (eDP opzionale) + 1× DDI (DP++), DP1.4a fino a 4096×2304@60Hz
• Temperatura operativa -10 a 50°C; ingresso wide 9–21V (ATX/AT)

Descrizione dettagliata
Il modulo dispone di LPDDR4x 3200MT/s onboard fino a 16GB e di eMMC 64GB integrato per l'avvio senza storage esterno. Le opzioni di espansione includono 2× SATA3.0 (6Gbps) e 1× PCIe x4 (configurabile come 4× x1). La connettività di rete è fornita da Intel i225‑V con supporto 2.5GbE. Le uscite video comprendono 1× LVDS single‑channel (eDP opzionale) e 1× DDI (DP++), supportando DP1.4a fino a 4096×2304@60Hz.

Le interfacce includono 2× USB3.0, 8× USB2.0, GPIO 8 bit, 2× UART, 1× HDA, 1× LPC e 1× SMBUS. La scheda supporta modalità di alimentazione ATX/AT con ingresso wide 9–21V, temperatura operativa -10 a 50°C e stoccaggio -40 a 80°C. Sistemi operativi supportati: Windows 10 e Linux. Applicazioni tipiche: gateway edge IoT, controllo industriale leggero, terminali retail intelligenti, monitoraggio ambientale e dispositivi medici portatili.

Specifiche tecniche

• Tipo di prodotto: modulo COM Express Type 10 Mini
• Dimensioni: 84×55mm
• Processore: Intel Elkhart Lake X6211E (2 core 3,0GHz, 6W) / J6426 (4 core 2,0GHz, 10W) / J6412 (4 core 2,6GHz, 10W)
• Chipset: SoC
• Memoria: LPDDR4x 3200MT/s onboard
• Memoria massima: 16GB
• Tipo memoria: LPDDR4x saldata
• Grafica integrata: Intel UHD Graphics
• PCIe: 1× PCIe x4 (può essere suddiviso in 4× x1)
• Uscita video: 1× LVDS single‑channel (eDP opzionale) + 1× DDI (DP++); DP1.4a fino a 4096×2304@60Hz
• USB: 2× USB3.0; 8× USB2.0
• Seriale: 2× UART
• Rete: 1× 2.5GbE (Intel i225‑V)
• SATA: 2× SATA3.0 (6Gbps)
• Archiviazione: eMMC 64GB onboard
• Audio: 1× HDA
• GPIO: GPIO a 8 bit
• Alimentazione: 9–21V (ATX/AT)
• Temperatura operativa: -10–50°C
• Temperatura di stoccaggio: -40–80°C
• Sistemi operativi: Windows 10 / Linux
