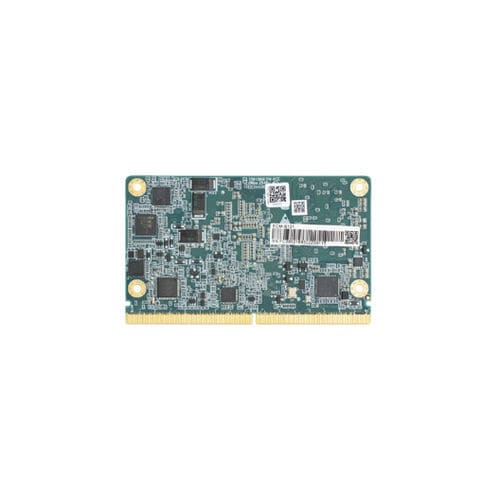

Modulo di trasmissione dati ECM-S121

di trattamento datidi telemonitoraggioUSB

Introduzione al prodotto
ECM-S121 integra il processore Intel Alder Lake‑N N97 (4 core / 4 thread, frequenza base 2,0 GHz, TDP 12 W) offrendo prestazioni di calcolo bilanciate con basso consumo. Il modulo dispone di memoria LPDDR5 4800 MHz saldata fino a 8 GB con supporto IBECC per maggiore affidabilità dei dati. Espansione e storage: 1×PCIe 3.0 x4 (divisibile in 3×PCIe x1 o 1×PCIe x2 + 1×PCIe x1), 1×SATA 3.0 e 64 GB eMMC onboard. Video: tre uscite (eDP/LVDS e DDI configurabile per HDMI/DP++), fino a 4096×2160@60Hz. Rete con 2×controller Intel i226‑AT 2,5 GbE. Alimentazione DC 4,75–5,25 V. Temperatura di esercizio 0–60°C; indicato per automazione industriale, gateway edge e sistemi embedded.

Caratteristiche del prodotto

• Processore Intel Alder Lake‑N N97, 4 core / 4 thread, 2,0 GHz
• Memoria LPDDR5 4800 MHz integrata, supporto IBECC, fino a 8 GB
• 1×PCIe 3.0 x4 (splittabile in 3×PCIe x1 o 1×PCIe x2 + 1×PCIe x1)
• Storage: 1×SATA 3.0 + 64 GB eMMC a bordo
• Tre uscite video (eDP/LVDS; DDI configurabile HDMI/DP++), supporto 4K@60Hz
• I/O: 2×USB 3.0 + 4×USB 2.0; 2×Intel i226‑AT 2,5 GbE; 1×HDA/I2S audio; 1×13 GPIO
• Formato SMARC 2.0, dimensioni 82×50×5,5 mm
• Temperatura operativa: 0 ~ 60°C
• Sistemi operativi supportati: Windows 10/11 e Linux

Caratteristiche / specifiche tecniche

• Modello: ECM-S121
• Tipo: modulo core SMARC 2.0
• Processore: Intel Alder Lake‑N N97
• Core / thread: 4 / 4
• Frequenza base: 2,0 GHz
• Cache L3: 6 MB
• TDP: 12 W
• Chipset: Alder Lake‑N SOC
• BIOS: AMI EFI BIOS
• Tipo memoria: LPDDR5 4800 MHz (IBECC supportato)
• Memoria max: 8 GB (onboard)
• Socket memoria: Onboard
• Slot di espansione: 1×PCIe 3.0 x4 (configurabile)
• SATA: 1×SATA 3.0
• eMMC: 64 GB onboard
• Uscite video: 3 (eDP/LVDS e DDI configurabile HDMI/DP++)
• Risoluzione DP: 4096×2160@60Hz (DP 1.2)
• Risoluzione HDMI: 4096×2160@60Hz
• Risoluzione eDP: 1920×1080@60Hz
• Risoluzione LVDS: 1920×1200@60Hz
• USB 3.0: 2×
• USB 2.0: 4×
• Controller Ethernet: Intel® Ethernet Controller i226‑AT (10M/100M/1000M/2.5G)
• Porti LAN: 2×
• Audio: 1×HDA/I2S
• GPIO: 1×13 GPIO
• Porti seriali: 1×COM (4‑Wire) + 3×COM (2‑Wire)
• SMBus: 1×
• SPI: per BIOS flash
• eSPI: supportato
• I2C: supportato
• Alimentazione: DC AT: VCC
• Tensione di alimentazione: DC 4,75 ~ 5,25 V
• Temperatura operativa: 0°C ~ 60°C
• Temperatura di stoccaggio: -40°C ~ 85°C
• Umidità operativa: 5% ~ 85% (0~45°C, senza condensa)
• Dimensioni: 82 × 50 × 5,5 mm
• Colore PCB: Verde
• Sistemi operativi: Windows 10/11, Linux
