Modulo di telemonitoraggio ECM-TYPE6A

USB

Panoramica del prodotto

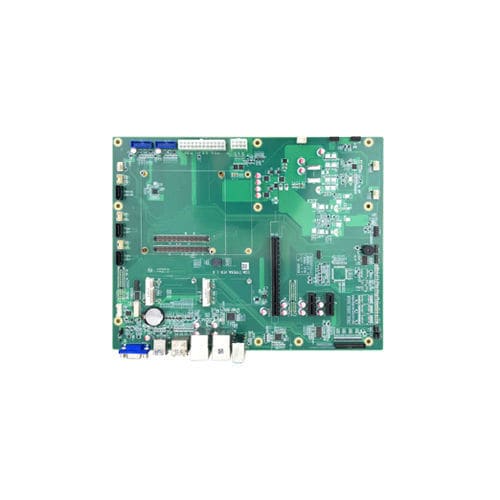

ECM-TYPE6A è una scheda carrier industriale COM-Express Type 6 progettata per applicazioni embedded ad alte prestazioni. Supporta moduli COM-Express Type 6 Basic e Compact e fornisce porte I/O, storage ed espansioni complete per sistemi industriali, medicali, digital signage e videosorveglianza.

Caratteristiche principali

• Compatibile con moduli COM-Express® Type 6 (connettore COM-E a 220 pin)
• Supporta 3×SATA 3.0 e 1×mSATA per lo storage
• Quattro uscite video indipendenti: 2×DDI (configurabili HDMI/DP), 1×DDI (configurabile VGA), 1×LVDS (selezionabile eDP)
• Slot di espansione: 1×PCIe x16, 1×PCIe x4, 2×PCIe x1, 1×Mini PCIe
• USB: 4×USB 3.0 (2 frontali, 2 su header) e 4×USB 2.0 (frontali)
• Seriali e I/O: 4×DB9 (SIO), 2×RS232 su header, 1×GPIO 8-bit, 1×LPT, LPC
• Rete: 2×RJ45 Gigabit Ethernet
• Modalità di alimentazione selezionabili: ATX o AT

Specifiche tecniche

• Modello: ECM-TYPE6A
• Dimensioni: 304,8×243,84×4,2 mm
• Capacità display: fino a 4 uscite indipendenti (HDMI, DP, VGA, LVDS/eDP)
• Interfacce di storage: 3×SATA 3.0, 1×mSATA
• PCIe: 1×x16, 1×x4, 2×x1
• Porti seriali: totale 6 COM (4×DB9 + 2×RS232 su header)
• USB: 2×USB3.0 frontali, 2×USB3.0 su header, 4×USB2.0 frontali
• Ethernet: 2×RJ45 10/100/1000 Mbps
• Audio: 1×jack 3,5 mm
• Connettori di alimentazione: ATX (VCC, VSB) / AT (VCC)
• Temperatura di funzionamento: -20 a 70 °C; stoccaggio: -40 a 85 °C; umidità: 10–90% non condensante
• Colore PCB: verde
• Sistemi operativi supportati: Windows, Linux
