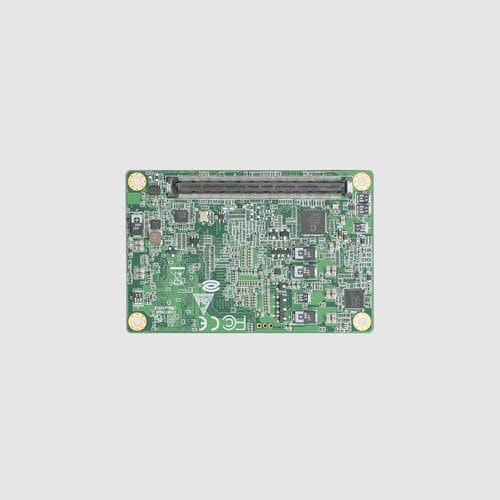

Modulo di telemonitoraggio ECM-A121

USB

Product Overview
ECM-A121 è un modulo core COM-Express Type 10 Mini (84×55mm) basato sulle piattaforme Intel N97 / i3-N305, con memoria LPDDR5 saldata e eMMC opzionale. Le opzioni CPU includono N97 (4 core, fino a 3,6GHz, 12W), i3-N305 (8 core, fino a 3,8GHz, 15W), X7211E (2 core, 3,2GHz, 6W) e X7213E (2 core, 3,2GHz, 10W). Il fattore di forma compatto 84×55mm e le interfacce integrate rendono il modulo adatto a edge computing industriale e terminal IoT con spazio limitato.

Product Features

• Supporta Intel N97 / i3-N305 / X7211E / X7213E; intervallo TDP 6–15W
• Formato COM-Express Type 10 Mini, scheda ultra-compatta 84×55mm
• Memoria LPDDR5 4800MHz saldata, fino a 16GB (no socket)
• Controller di rete Intel i226 2.5GbE integrato e eMMC 64GB/128GB opzionale
• Configurazione PCIe flessibile: 4×PCIe x1 (default) o 2×PCIe x2 (opzionale)
• Supporto video: 1×LVDS singolo (o eDP) + 1×DDI (HDMI/DP); HDMI2.0b fino a 4K@60Hz
• Ingresso alimentazione wide 4,75V–20V; temperatura operativa 0–60°C per applicazioni edge industriali e IoT

Specification
ECM-A121
Tipo di prodotto: modulo COM-Express Type 10 Mini
Dimensioni: 84×55mm
CPU (opzioni): Intel N97 (4 core, 3,6GHz, 12W) / i3-N305 (8 core, 3,8GHz, 15W) / X7211E (2 core, 3,2GHz, 6W) / X7213E (2 core, 3,2GHz, 10W)
Chipset: SoC
Memoria: LPDDR5 4800MHz saldata
Memoria max: fino a 16GB (saldata, senza socket)
Grafica integrata: Intel UHD Graphics
Espansione PCIe: configurabile 4×PCIe x1 o 2×PCIe x2
Uscite video: 1×LVDS (o eDP) + 1×DDI (HDMI/DP); HDMI2.0b fino a 4096×2160@60Hz
USB: 2×USB3.2, 8×USB2.0
Seriale: 2×COM
Rete: 1×2.5GbE (Intel i226)
SATA: 2×SATA3.0 (opzionale)
Archiviazione: eMMC 64GB / 128GB (opzionale)
Audio: 1×HDA
GPIO: 4×GPO / 4×GPI
Watchdog: supportato
Alimentazione: 4,75V–20V
Temperatura operativa: 0–60°C
Temperatura di stoccaggio: -40–85°C
Sistemi operativi supportati: Windows / Linux
