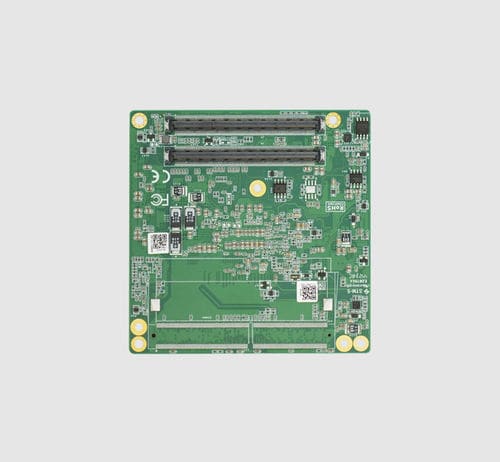

Modulo di controllo ECM-SKY6U2

di trattamento datidi telemonitoraggioUSB

Panoramica
ECM-SKY6U2 è un modulo COM Express Type 6 Compact (95×95 mm) basato su processori Intel Skylake-U di 6ª generazione a basso consumo. Con TDP di 15W e supporto DDR4, è pensato per sistemi embedded industriali che richiedono un bilanciamento tra capacità di calcolo e grafica in uno spazio ridotto.

Caratteristiche principali

• Opzioni CPU Intel Skylake-U 6ª gen: i7-6600U / i5-6300U / i3-6100U (2 core / 4 thread, TDP 15W)
• Formfactor COM Express Type 6 Compact, 95×95 mm
• DDR4 2133MHz dual-channel, fino a 16 GB (2×SO-DIMM)
• 1×PCIe x4 (opzionale 1×PCIe x2 + 2×PCIe x1)
• Video: DDI (HDMI/DVI/DP), VGA, eDP/LVDS — DP/eDP fino a 4096×2304@60Hz, HDMI fino a 4096×2304@24Hz
• I/O integrati: LAN Gigabit Intel i219, 4×USB3.0, 4×USB2.0, 3×SATA3.0 (a seconda della CPU), 1×COM, audio HDA, GPIO 8-bit, TPM2.0
• Campo operativo: 0~60°C (operativo), -40~85°C (stoccaggio); alimentazione ATX/AT

Descrizione del prodotto
ECM-SKY6U2 integra processori Skylake-U per fornire prestazioni dual‑core efficienti con Intel HD Graphics 520, adatte a interfacce HMI e compiti di controllo con esigenze grafiche in ambienti con vincoli di consumo. Il formato COM Express Type 6 Compact (95×95 mm) consente l'integrazione in pannelli industriali, dispositivi portatili e unità di controllo embedded con spazio limitato.

La memoria è gestita tramite due slot SO-DIMM in configurazione dual-channel DDR4 2133MHz, fino a 16 GB per il multitasking leggero. L'espansione è offerta da una linea PCIe x4 (configurabile in x2 + x1 + x1), che permette il collegamento di schede di espansione compatte come moduli wireless, adattatori I/O o schede di acquisizione dati.

Applicazioni

• PC industriali e HMI
• Strumenti portatili di test e ispezione
• Terminali di controllo embedded e gateway
• Sistemi infotainment veicolari e chioschi
• Monitoraggio medicale e dispositivi retail intelligenti (dove contano spazio e consumo)

Specifiche

• Modello: ECM-SKY6U2
• Form factor: COM Express Type 6 Compact (95×95 mm)
• CPU: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U (2C/4T, fino a 3,4 GHz per i7-6600U), TDP 15W
• Chipset: SoC
• Memoria: DDR4 2133MHz, 2×SO-DIMM, fino a 16 GB
• PCIe: 1×PCIe x4 (opzionale 1×PCIe x2 + 2×PCIe x1)
• Uscite video: DDI (HDMI/DVI/DP), VGA, eDP/LVDS; DP/eDP fino a 4096×2304@60Hz, HDMI fino a 4096×2304@24Hz
• I/O: 4×USB3.0, 4×USB2.0, 1×COM, 1×audio HDA, GPIO 8-bit, LPC, SMBus
• Rete: 1×Gigabit LAN (Intel i219)
• Storage: fino a 3×SATA3.0 (a seconda della CPU)
• Sicurezza: TPM 2.0
• Alimentazione: ATX/AT; potenza max 54W
• Temperatura operativa: 0~60°C; stoccaggio: -40~85°C
• Sistemi operativi: Windows 10 1809, Yocto 2.4 Rocko
