Modulo di telemonitoraggio ECD-TYPE7A

USB

Introduzione del prodotto

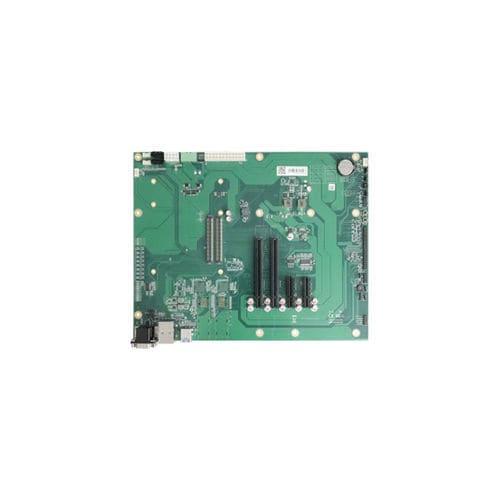

ECD-TYPE7A è una scheda carrier COMe Express Type 7 per moduli core Type 7. Rispetta le dimensioni ATX (304,8×243,8mm) e offre spazio di espansione e I/O adatti a comunicazioni di rete e applicazioni di classe server.

Caratteristiche del prodotto

• Scheda carrier COMe Express Type 7, progettata per moduli core Type 7
• Dimensione ATX: 304,8×243,8mm per ampio spazio di espansione
• Espansione PCIe: 1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4 per deployment multi-scheda (NIC ad alta velocità, NVMe HBA, acceleratori FPGA)
• Storage e I/O: 2×SATA3.0, pannello frontale 4×USB3.0, 1×porta di rete RJ45
• Due porte seriali: 2×DB9 (RS232) per comunicazione industriale
• Interfacce di debug e sviluppo: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Segnali pannello frontale: PWR, HDD LED, RST, FPANEL; supporta i pulsanti Sleep e LID
• Doppia alimentazione: ATX (VCC) e DC 12–19V
• Temperatura operativa: 0–60°C; Temperatura di stoccaggio: -40–85°C
• Compatibile con Windows e Linux

Specifiche

• Modello: ECD-TYPE7A (scheda carrier COMe Express Type 7)
• Dimensione: 304,8×243,8mm (ATX)
• Modulo compatibile: modulo core Type 7
• Slot PCIe: 1×x16, 1×x8, 2×x4
• SATA: 2×SATA3.0
• USB: pannello frontale 4×USB3.0
• Rete: 1×RJ45
• Porte seriali: 2×DB9 (RS232)
• Interfacce debug: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Segnali pannello frontale: PWR, HDD LED, RST, FPANEL
• Pulsanti: Sleep, LID
• Alimentazione: ATX (VCC) / DC 12–19V
• Temperatura operativa: 0–60°C
• Temperatura di stoccaggio: -40–85°C
• Sistemi operativi: Windows, Linux
