Modulo di interpretazione delle immagini ECM-C114

di trattamento datiper diagnostica per immaginiSerial line

Introduzione prodotto

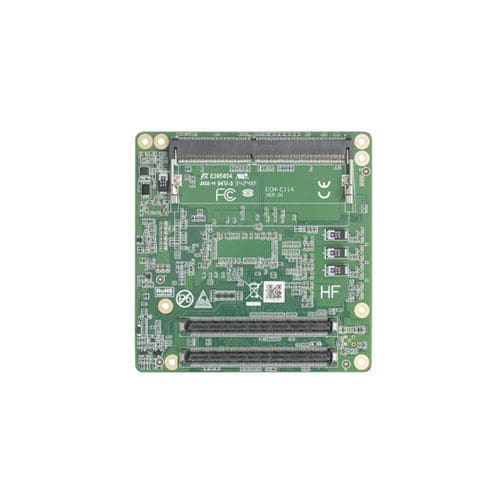

ECM‑C114 è un modulo COM Express Type 6 Compact (95×95mm) basato sui processori Intel 11a generazione Tiger Lake‑U. Integra la GPU Intel Iris Xe, supporto memoria DDR4 dual‑channel fino a 64GB, uscite video multiple e I/O completi per automazione industriale, visione artificiale e edge computing.

Caratteristiche del prodotto

• CPU Intel 11a gen Tiger Lake‑U: i3‑1115G4 / i5‑1135G7 / i7‑1165G7 (TDP 28W)
• Fattore di forma COM Express Type 6 Compact, 95×95mm
• DDR4‑3200 dual‑channel, 2×SO‑DIMM, fino a 64GB
• GPU Intel Iris Xe integrata; 3×DDI (configurabile HDMI/DVI/DP) + opzione eDP/LVDS
• Supporto display: HDMI fino a 4096×2304@24Hz; DP/eDP fino a 4096×2304@60Hz; VGA fino a 2048×1536@50Hz
• Espansione: 2×PCIe x4 + 1×PCIe x1; Ethernet Gigabit Intel i211‑AT
• I/O: 4×USB3.0, 8×USB2.0, 2×SATA3.0, 2×SER, HDA, GPIO 8 bit, I2C, SMBus, watchdog, TPM 2.0
• Ampia gamma termica e alimentazione ATX/AT

Descrizione dettagliata
ECM‑C114 supporta processori Intel Tiger Lake‑U con fino a 4 core/8 thread e frequenze Turbo fino a 4,7 GHz (opzione i7). Il design compatto COM Express Type 6 95×95mm bilancia prestazioni e efficienza di spazio per piattaforme embedded e industriali. La memoria è fornita da due slot SO‑DIMM che supportano DDR4‑3200 fino a 64GB. La GPU Intel Iris Xe e le uscite DDI configurabili consentono configurazioni video ad alta risoluzione per digital signage, imaging medicale e sistemi di visione. L'espansione include due linee PCIe x4 e una PCIe x1; la connettività di rete è affidata al controller Gigabit Intel i211‑AT. Interfacce industriali, TPM 2.0 e watchdog garantiscono installazioni sicure e affidabili. Sistemi operativi supportati: Windows 10 LTSC, Red Hat 8.4, Ubuntu 20.04, Yocto 4.0x. Temperatura operativa 0–60°C; stoccaggio −40–85°C.

Informazioni d'ordine

• 8.ZRT.80-1645-02-LEF (ECM-C114_V10, i5-1135G7, dual SO‑DIMM, dissipatore, LVDS, confezione da 20, versione V00)
• 8.ZRT.80-1645-03-LEF (ECM-C114_V10, i3-1115G4, dual SO‑DIMM, dissipatore, LVDS, confezione da 20, versione V00)

Specifiche tecniche

• Tipo di prodotto: modulo COM Express Type 6 Compact
• Dimensioni: 95×95mm
• Processori: Intel 11a gen Tiger Lake‑U i3/i5/i7 (28W)
• Chipset: SoC
• Memoria: DDR4‑3200, 2×SO‑DIMM, fino a 64GB
• Grafica: Intel Iris Xe
• PCIe: 2×PCIe x4 + 1×PCIe x1
• Display: 3×DDI (HDMI/DVI/DP configurabile) + opzione eDP/LVDS
• USB: 4×USB3.0; 8×USB2.0
• Seriale: 2×SER
• LAN: 1×Gigabit (Intel i211‑AT)
• SATA: 2×SATA3.0
• Audio: HDA
• GPIO: GPIO 8 bit
• Watchdog: supportato
• TPM: TPM 2.0
• Alimentazione: ATX/AT
• Temp. operativa: 0–60°C
• Temp. di stoccaggio: −40–85°C
• SO: Windows 10 LTSC / Red Hat 8.4 / Ubuntu 20.04 / Yocto 4.0x
