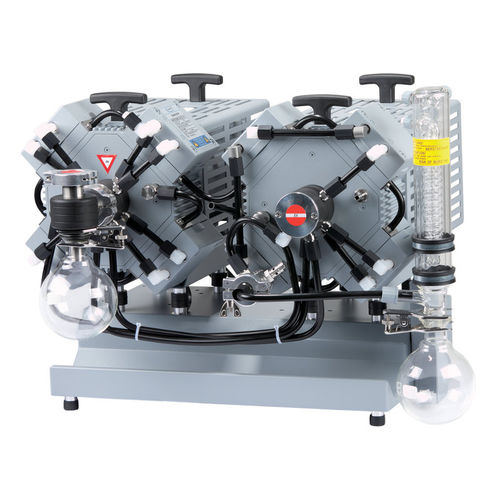

Pompa a vuoto per evaporatori rotanti MV 10C EX VARIO +AK+EK

da laboratorioa diaframmasenza olio

Panoramica

• Gruppo pompa a membrana chimica ATEX con separatore di aspirazione (AK) e condensatore di emissione (EK)
• VARIO®: controllo del vuoto senza isteresi per ridurre i tempi di processo
• VARIO®: controllo della velocità on‑demand — minor consumo, intervalli di manutenzione estesi, funzionamento silenzioso
• Controller VACUU·SELECT opzionale (con sensore ATEX) per processi precisi e completamente automatici
• Componenti aggiuntivi necessari per il funzionamento (es. sensore vuoto ATEX, Connection Box 100) — forniti da VACUUBRAND

Descrizione del prodotto
Il MV 10C EX VARIO è un gruppo pompa a membrana oil‑free progettato per aree ATEX. Il vuoto viene regolato con precisione variando la velocità del motore tramite un loop di corrente 4–20 mA. La funzione VARIO® consente alla pompa di funzionare solo alla velocità necessaria per il processo. Il controller opzionale VACUU·SELECT, insieme al sensore vuoto ATEX e alla Connection Box 100, permette evaporazioni completamente automatiche: il controllo adattivo individua la pressione di ebollizione e regola continuamente il vuoto in funzione della pressione di vapore. VACUU·SELECT e la Connection Box 100 devono essere installati in area non pericolosa.

Dati tecnici

• Denominazione modello: MV 10C EX VARIO (configurato qui con +AK +EK)
• Numero articolo: 20696947
• Vuoto finale: 2 mbar (1,5 torr)
• Vuoto con gas ballast: 10 mbar (7,5 torr)
• Portata max (50 Hz): 8,1 m3/h
• Numero teste: 8
• Numero stadi: 4
• Potenza nominale: 0,5 kW

Specifiche principali

• Controllo velocità: loop 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm); lunghezza cavi segnale e rete 10 m, senza spine
• Ingresso: flangia KF DN 25
• Uscita: innesto/ugello DN 8–10 mm
• Connessioni raffreddamento: 2 × ugello DN 6–8 mm
• Pressione massima di mandata (ass.): 1,1 bar
• Temperatura operativa: 10 °C – 40 °C
• Temperatura di stoccaggio: -10 °C – 60 °C
• Classe di protezione: IP 54 (IEC 60529)
• Dimensioni (L × P × A): 651 × 555 × 452 mm
• Peso: 63 kg
• Rumorosità (50 Hz): 42 dBA
• Conformità ATEX: Camera di pompaggio (gas pompati): II 2G Ex h IIC T3 Gb X; Ambiente con spurgo gas inerte: II 2G Ex h IIB T4 Gb X; Ambiente senza spurgo inerte: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb
• Contenuto fornitura: unità pompa assemblata con due motori (cavi di controllo e di alimentazione per ciascun motore), separatore di aspirazione (AK) e condensatore di emissione (EK), manuale. Dispositivi aggiuntivi necessari per il funzionamento (es. Connection Box 100, controller).
