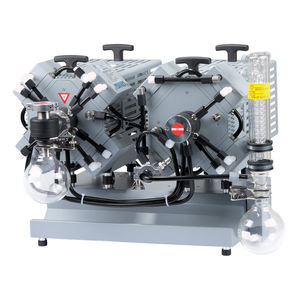

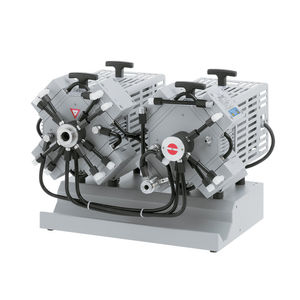

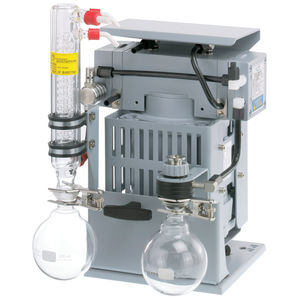

Sistema di vuoto per evaporatori rotanti MD 4C EX

da laboratorioa diaframmamultistadio

Panoramica

• elevata resistenza chimica e buona tolleranza ai vapori condensabili
• motore antideflagrante con protezione da sovraccarico auto-bloccante e protezione da temperatura eccessiva integrata per alimentazione diretta 230 V / 50 Hz monofase (nessun dispositivo di protezione aggiuntivo richiesto)
• valvole di sicurezza per sovrapressione interne e in uscita
• tecnologia a diaframma di sicurezza con opzione di spurgo con gas inerte e rilevamento della rottura del diaframma
• separatore di aspirazione AK e condensatore di emissione EK per protezione della pompa e recupero dei solventi

Funzionamento
I sistemi di vuoto ATEX per applicazioni chimiche sono forniti pronti per il collegamento e sono progettati per gestire grandi quantità di vapori condensabili. Utilizzi tipici: evaporatori rotanti e forni di asciugatura sotto vuoto in atmosfere potenzialmente esplosive. Il separatore di aspirazione (AK) trattiene particelle e gocce liquide per proteggere la pompa. Il condensatore di emissione (EK) in uscita è compatto ed efficiente, consentendo un recupero dei solventi vicino al 100%. È fornita una presa separata per gas ballast per l'uso con gas inerte.

Dati tecnici (sintesi)
Portata massima 50 Hz: 3,7 m3/h
Vuoto finale: 3 mbar / 2,3 torr
Vuoto finale con gas ballast: 10 mbar / 7,5 torr
Numero teste: 4
Numero stadi: 3
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima di stoccaggio: -10 °C
Temperatura massima di stoccaggio: 60 °C
Pressione massima di mandata (ass.): 1,1 bar
Connessione aspirazione: flangia KF DN 25
Connessione mandata: beccuccio DN 8-10 mm
Connessione refrigerante: 2 x beccuccio DN 6-8 mm
Potenza nominale motore: 0,25 kW
Velocità nominale 50/60 Hz: 1500 min-1
Classe di protezione IEC 60529: IP 54
Dimensioni (L x P x H): 600 x 365 x 420 mm
Peso: 37,4 kg
Livello di rumore (50 Hz): 53 dBA
Certificazioni ATEX: Camera di pompaggio (gas pompati): II 2G Ex h IIC T3 Gb X; Ambiente con spurgo gas inerte: II 2G Ex h IIB T4 Gb X; Ambiente senza spurgo gas inerte: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb

Caratteristiche / specifiche tecniche

• Modello: MD 4C EX +AK+EK (sistema di vuoto per chimica con separatore di aspirazione AK e condensatore di emissione EK)
• Vuoto finale (senza gas ballast): 3 mbar (2,3 torr)
• Vuoto finale (con gas ballast): 10 mbar (7,5 torr)
• Portata massima (50 Hz): 3,7 m3/h
• Teste / stadi: 4 teste, 3 stadi
• Connessioni: aspirazione KF DN 25; mandata beccuccio DN 8-10 mm; refrigerante 2x DN 6-8 mm
• Potenza / velocità nominale: 0,25 kW / 1500 min-1 (50 Hz)
• Classe di protezione: IP 54
• Intervallo di temperatura di esercizio: 10 °C – 40 °C; stoccaggio: -10 °C – 60 °C
• Pressione massima di mandata (ass.): 1,1 bar
• Dimensioni (L x P x H): 600 x 365 x 420 mm; Peso: 37,4 kg
• Livello sonoro: 53 dBA (50 Hz)
• Consegna: unità pompa completamente assemblata con separatore AK e condensatore EK, manuale, cavo 10 m senza spina (protezioni anti-rottura per parti in vetro a carico dell'utilizzatore)
