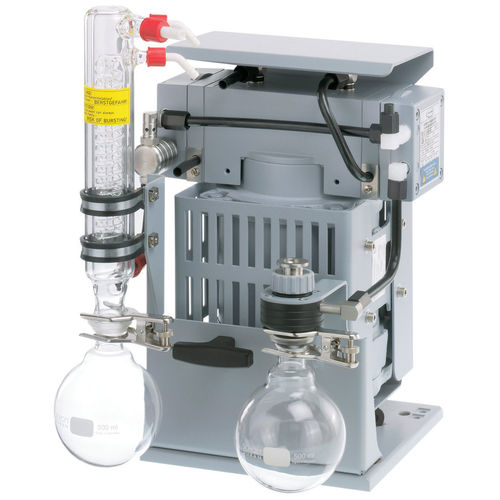

Pompa a vuoto da laboratorio MZ 2C EX

per evaporatori rotantia diaframmamultistadio

Panoramica

• Eccellente resistenza chimica e elevata tolleranza ai vapori condensabili
• Motore antideflagrante con protezione integrata di sovraccarico bloccante e protezione da sovratemperatura per alimentazione diretta 230 V / 50 Hz monofase; non è richiesta protezione addizionale contro la sovracorrente
• Valvole di sicurezza per sovrapressione internamente e alla mandata
• Tecnologia a membrana di sicurezza con opzione di spurgo con gas inerte e rilevamento della rottura della membrana
• Separatore di aspirazione AK e condensatore di emissione EK per protezione della pompa e recupero dei solventi

Descrizione del prodotto
I sistemi di vuoto chimici ATEX sono unità pronte all'uso, configurate per applicazioni con grandi quantità di vapori condensabili. Applicazioni tipiche: evaporatori rotanti e forni/essiccatori in atmosfere potenzialmente esplosive. Il separatore all'aspirazione (AK) trattiene particelle e gocce liquide. Il condensatore di emissione alla mandata (EK) è compatto e altamente efficiente, consentendo un recupero dei solventi vicino al 100%. È inclusa una connessione separata per gas ballast per l'uso con gas inerte.

Dati tecnici (valori chiave)
Portata massima 50 Hz: 1.9 m3/h
Vuoto finale: 12 mbar / 9 torr
Vuoto finale con gas ballast: 18 mbar / 13.5 torr
Numero di teste: 2
Numero di stadi: 2
Temperatura ambiente di funzionamento: 10 °C - 40 °C
Temperatura di stoccaggio: -10 °C - 60 °C
Max. pressione di mandata (ass.): 1.1 bar
Connessione asp.: flangia piccola KF DN 16
Connessione mandata: ugello per tubo DN 8-10 mm
Connessioni raffreddamento: 2 x ugello DN 6-8 mm
Potenza nominale motore: 0.15 kW
Velocità nominale (50/60 Hz): 1500 min-1
Classe di protezione IEC 60529: IP 52
Dimensioni L x P x H: 357 x 308 x 470 mm
Peso: 27.5 kg
Rumore (pressione sonora) a 50 Hz: 50 dBA
Conformità ATEX: come specificato nelle voci tecniche
Dotazione: unità pompa completa con separatore AK e condensatore EK, manuale, cavo da 10 m senza spina. Protezione antiurto e antirottura per parti in vetro a cura dell'utilizzatore.

Caratteristiche / specifiche tecniche

• Modello: MZ 2C EX +AK+EK (sistema di vuoto chimico a due stadi)
• Numero articolo: 20696921
• Vuoto finale nominale: 12 mbar (18 mbar con gas ballast)
• Portata nominale (50 Hz): 1.9 m3/h
• Teste / stadi: 2 / 2
• Potenza motore / velocità: 0.15 kW / 1500 min-1 (50 Hz)
• Classe di protezione: IP 52
• Dimensioni: 357 x 308 x 470 mm
• Peso: 27.5 kg
• Livello sonoro: 50 dBA (50 Hz)
• Alimentazione: 230 V / 50 Hz
