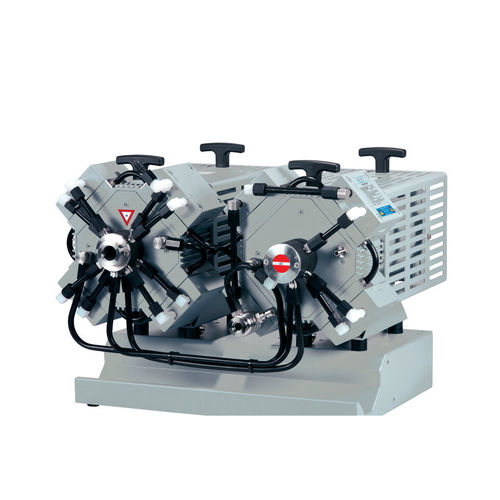

Pompa a vuoto da laboratorio MV 10C EX VARIO

a diaframmamultistadiosenza olio

Panoramica

• Pompa a diaframma per applicazioni chimiche conforme ATEX con controllo VARIO® per la regolazione adattativa del vuoto
• VARIO®: controllo del vuoto senza isteresi per ridurre i tempi di processo
• Funzionamento on-demand: consumo energetico ridotto, intervalli di manutenzione prolungati e basso livello di rumore
• Controllori opzionali VACUU·SELECT o CVC 3000 con sensore di vuoto ATEX e Connection Box 100 per processi completamente automatici
• Sono necessari componenti ATEX aggiuntivi (sensore di vuoto, Connection Box, controller) per un funzionamento automatico sicuro

Punti principali del prodotto

• Modello: MV 10C EX VARIO (quattro stadi)
• Conformità ATEX per i gas pompati e per il motore (vedere dati tecnici)
• Tecnologia a membrana priva di olio, resistente agli agenti chimici
• Controllo della velocità tramite loop di corrente 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Fornita completamente montata con due motori, cavi di controllo e di alimentazione (10 m, senza spine)

Valori prestazionali chiave

• Vuoto finale (senza gas ballast): 2 mbar (≈ 1,5 torr)
• Vuoto finale con gas ballast: 10 mbar (≈ 7,5 torr)
• Portata massima (50 Hz): 8,1 m3/h

Dati tecnici
Portata massima 50 Hz: 8,1 m3/h
Vuoto finale: 2 mbar / 1,5 torr
Vuoto finale con gas ballast: 10 mbar / 7,5 torr
Numero di teste: 8
Numero di stadi: 4
Controller del vuoto: senza controller (opzionale VACUU·SELECT / CVC 3000)
Temperatura ambiente (esercizio) min.: 10 °C
Temperatura ambiente (esercizio) max.: 40 °C
Temperatura di immagazzinamento min.: -10 °C
Temperatura di immagazzinamento max.: 60 °C
Pressione massima di mandata (assoluta): 1,1 bar
Connessione ingresso: Flangia piccola KF DN 25
Connessione uscita: Flangia piccola KF DN 16
Potenza motore nominale: 0,5 kW
Velocità minima VARIO: 30 min-1
Velocità massima VARIO: 1500 min-1
Classe di protezione IEC 60529: IP 54
Dimensioni (L x P x A): 560 x 457 x 410 mm
Peso: 61 kg
Rumore (pressione sonora) a 50 Hz: 42 dBA
Certificazione ATEX: Camera di pompaggio (gas pompati): II 2G Ex h IIC T3 Gb X; Con purga gas inerte: II 2G Ex h IIB T4 Gb X; Senza purga: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb

Numero articolo
Articleno. 20696946

Specifiche tecniche

• Tipo: pompa a diaframma VARIO® ATEX, senza olio, 4 stadi
• Vuoto finale: 2 mbar (1,5 torr)
• Vuoto finale con gas ballast: 10 mbar (7,5 torr)
• Portata (50 Hz): 8,1 m3/h
• Numero di teste: 8; numero di stadi: 4
• Connessioni: aspirazione KF DN 25 / pressione KF DN 16
• Potenza nominale: 0,5 kW
• Gamma velocità VARIO: 30 – 1500 min-1 (via 4–20 mA)
• Protezione: IP 54
• Dimensioni: 560 x 457 x 410 mm
• Peso: 61 kg
• Rumore: 42 dBA (50 Hz)
• Pressione di mandata max. (abs.): 1,1 bar
• Note: sono necessari dispositivi aggiuntivi per un funzionamento ATEX sicuro (Connection Box 100, sensore di vuoto ATEX, controller VACUU·SELECT / CVC 3000)
