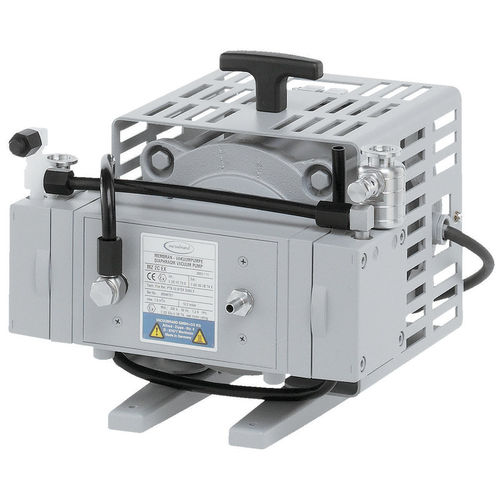

Pompa a vuoto per evaporatori rotanti MZ 2C EX

da laboratorioa diaframmaa doppia membrana

Panoramica

• Parti bagnate resistenti ai prodotti chimici e tolleranza ai vapori
• Motore antideflagrante con protezione integrata contro sovracorrente e sovratemperatura con blocco automatico per alimentazione 230 V / 50 Hz monofase
• Valvole di spurgo di sicurezza contro la sovrapressione interne e alla mandata
• Tecnologia a diaframma di sicurezza con opzione di spurgo con gas inerte e rilevamento rottura del diaframma

Descrizione
La pompa a membrana chimica ATEX MZ 2C EX fornisce un pompaggio chimico senza olio per applicazioni in atmosfere potenzialmente esplosive, come evaporatori rotanti e forni di essiccazione a vuoto. L'omologazione ATEX copre sia l'interno della pompa (a contatto con i gas pompati) sia l'area di installazione circostante. Tutte le parti a contatto con il fluido sono resistenti ai prodotti chimici e realizzate prevalentemente in materiali antistatici. È incluso un raccordo separato per gas ballast per l'uso di gas inerte. Articoli forniti: pompa completamente assemblata, manuale, cavo 10 m senza spina.

Dati tecnici e grafici
Portata max 50 Hz: 1.9 m3/h
Vuoto finale: 12 mbar / 9 torr
Vuoto finale con gas ballast: 18 mbar / 13.5 torr
Numero di teste: 2
Numero di stadi: 2
Temperatura ambiente di esercizio: 10 °C a 40 °C
Temperatura ambiente di stoccaggio: -10 °C a 60 °C
Pressione massima di ritorno (ass.): 1.1 bar
Collegamento aspirazione: flangia piccola KF DN 16
Collegamento mandata: flangia piccola KF DN 16
Potenza nominale motore: 0.15 kW
Velocità nominale motore 50/60 Hz: 1500 min-1
Classe di protezione IEC 60529: IP 54
Dimensioni (L x W x H): 337 x 287 x 251 mm
Peso: 21.6 kg
Rumore (pressione sonora) a 50 Hz: 50 dBA
Conformità ATEX: Camera di pompaggio (gas pompati): II 2G Ex h IIC T3 Gb X; Ambiente con spurgo gas inerte: II 2G Ex h IIB T4 Gb X; Ambiente senza spurgo: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb
Certificazione NRTL: No
Tensione nominale: 230 V
Frequenza di rete: 50 Hz

Caratteristiche / specifiche tecniche

• Modello: MZ 2C EX
• Tipo: Pompa a membrana chimica, omologata ATEX
• Vuoto finale (senza gas ballast): 12 mbar (9 torr)
• Vuoto finale (con gas ballast): 18 mbar (13.5 torr)
• Portata (50 Hz): 1.9 m3/h
• Teste / stadi: 2 teste / 2 stadi
• Potenza nominale motore: 0.15 kW; velocità nominale 1500 min-1 (50 Hz)
• Classe di protezione: IP 54
• Connessioni: Aspirazione / mandata flangia piccola KF DN 16
• Pressione max di ritorno: 1.1 bar (ass.)
• Tensione nominale: 230 V; frequenza: 50 Hz
• Temperatura ambiente (esercizio): 10 °C a 40 °C; (stoccaggio): -10 °C a 60 °C
• Dimensioni (L x W x H): 337 x 287 x 251 mm
• Peso: 21.6 kg
• Livello sonoro: 50 dBA (50 Hz)
• Articoli forniti: pompa completamente assemblata, manuale, cavo 10 m senza spina
