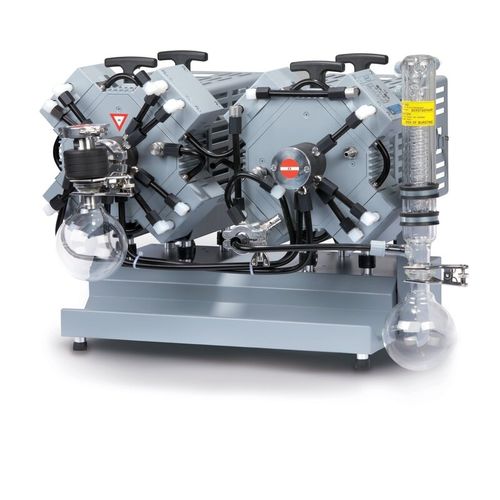

Pompa a vuoto da laboratorio MV 10C EX

per evaporatori rotantia diaframmaad alta prestazione

Panoramica

• Eccellente resistenza chimica e elevata tolleranza ai vapori condensabili
• Motore antideflagrante con protezione integrata contro sovracorrente e sovratemperatura con blocco automatico, per alimentazione monofase 230 V / 50 Hz (non è necessario un dispositivo di protezione aggiuntivo)
• Valvole di sicurezza per sovrapressione interne e alla mandata
• Tecnologia del diaframma di sicurezza con opzione di spurgo con gas inerte e rilevamento della rottura del diaframma
• Separatore di aspirazione AK e condensatore di emissione EK per protezione della pompa e recupero solventi

Descrizione
Le pompe a diaframma per chimica certificate ATEX sono progettate per applicazioni con elevate quantità di vapori condensabili in atmosfere potenzialmente esplosive (es. evaporatori rotanti ATEX, forni di essiccazione sotto vuoto). Il separatore d’ingresso (AK) trattiene particelle e goccioline; il condensatore di emissione (EK), compatto ed efficiente, consente il recupero dei solventi vicino al 100%. È fornita una connessione separata per gas‑ballast per lo spurgo con gas inerte. La protezione antiurto e antigraffio dei componenti in vetro deve essere predisposta dall’installatore.

Dati tecnici (selezione)

• Portata max. (50 Hz): 8,1 m³/h
• Vuoto finale: 2 mbar / 1,5 torr
• Vuoto finale con gas ballast: 10 mbar / 7,5 torr
• Cilindri / stadi: 8 / 4
• Potenza / velocità nominale: 0,5 kW, 1500 min⁻¹
• Classe di protezione: IP 54
• Attacchi: Aspirazione KF DN25; Mandata DN 8–10 mm; Raffreddamento 2 × DN 6–8 mm
• Pressione di ritorno max. (ass.): 1,1 bar
• Temperatura ambiente (esercizio): 10 °C … 40 °C; (stoccaggio): -10 °C … 60 °C
• Dimensioni (L × P × A): 649 × 525 × 452 mm; Peso: 64 kg
• Rumorosità (50 Hz): 52 dBA
• Tensione nominale: 230 V, 50 Hz
• ATEX: Camera di pompaggio: II 2G Ex h IIC T3 Gb X; Ambiente con spurgo inerte: II 2G Ex h IIB T4 Gb X; Senza spurgo inerte: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb

Caratteristiche / specifiche tecniche

• Modello: MV 10C EX
• Configurazione fornita: +AK (separatore d’ingresso) +EK (condensatore di emissione)
• Opzione spurgo con gas inerte e rilevamento rottura diaframma
• Contenuto della fornitura: unità di pompaggio montata con AK ed EK, manuale, due cavi motore da 10 m senza spina
