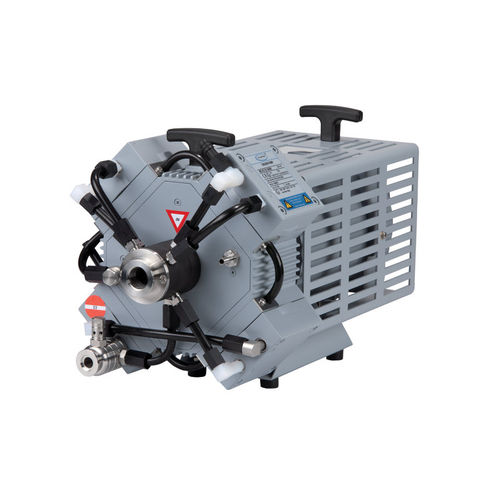

Pompa a vuoto da laboratorio MD 4C EX VARIO®

a diaframma1 postazione

Panoramica

• Tutti i vantaggi delle pompe a membrana chimiche ATEX
• VARIO®: tempi di processo ridotti grazie al controllo del vuoto VARIO® privo di isteresi
• VARIO®: la pompa funziona solo alla velocità necessaria – consumo energetico minimo, intervalli di manutenzione più lunghi, funzionamento silenzioso
• VARIO®: controllore di vuoto VACUU·SELECT (opzionale) per controllo preciso e processi completamente automatici
• Sono necessari dispositivi aggiuntivi come sensore di vuoto ATEX e Connection Box 100 per l'operatività completamente automatizzata (disponibili separatamente)

Dettagli prodotto

• Vuoto ultimo: 3 mbar
• Vuoto ultimo con gas ballast: 10 mbar
• Portata max. (50 Hz): 3.7 m³/h

Descrizione
La pompa a membrana chimica ATEX MD 4C EX VARIO consente di controllare con precisione il vuoto tramite la velocità del motore. La pompa VARIO® è comandata tramite una linea di segnale di controllo aggiuntiva (4–20 mA). L'opzionale controllore di vuoto VACUU·SELECT, insieme a un sensore di vuoto ATEX e alla Connection Box 100, permette evaporazioni completamente automatiche senza inserimento di parametri o programmazione da parte dell'utente. Il controllo adattivo individua la pressione di ebollizione e regola il vuoto in modo continuo e ottimale in funzione della pressione di vapore. Per motivi di sicurezza e conformità, il controllore di vuoto e la Connection Box 100 vengono installati in area non pericolosa.

Dati tecnici e grafici
Portata max. (50 Hz): 3.7 m3/h
Vuoto ultimo: 3 mbar / 2.3 torr
Vuoto ultimo con gas ballast: 10 mbar / 7.5 torr
Numero di teste: 4
Numero di stadi: 3
Controllore di vuoto: senza controllore (opzionale separato)
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima (stoccaggio): -10 °C
Temperatura massima (stoccaggio): 60 °C
Pressione max. di mandata (abs.): 1.1 bar
Connessione ingresso: flangia piccola KF DN 25
Connessione uscita: flangia piccola KF DN 16
Potenza nominale motore: 0.25 kW
Velocità minima VARIO: 30 min-1
Velocità massima VARIO: 1500 min-1
Classe di protezione IEC 60529: IP 54
Dimensioni (L x P x H): 469 x 265 x 305 mm
Peso: 28 kg
Rumorosità (livello di pressione sonora) a 50 Hz: 42 dBA
Conformità ATEX: camera di pompaggio (gas pompati): II 2G Ex h IIC T3 Gb X; Ambiente con spurgo gas inerte: II 2G Ex h IIB T4 Gb X; Ambiente senza spurgo: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb

Articoli forniti

• Pompa completa montata, con manuale
• Controllo velocità tramite loop 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Cavo segnale di controllo e cavo di alimentazione lunghi 10 m ciascuno, senza spine (conduttori nudi)
• Dispositivi aggiuntivi per automazione completa (Connection Box, controllore, sensore di vuoto) disponibili separatamente

Caratteristiche / specifiche tecniche

• Modello: MD 4C EX VARIO
• Marca: VACUUBRAND
• Codice articolo: 20696936
• Portata max. (50 Hz): 3.7 m³/h
• Vuoto ultimo: 3 mbar (2.3 torr)
• Vuoto ultimo con gas ballast: 10 mbar (7.5 torr)
• Numero di teste: 4
• Numero di stadi: 3
• Potenza nominale: 0.25 kW
• Campo di velocità VARIO: 30 – 1500 min⁻¹
• Classe di protezione: IP 54
• Dimensioni (L x P x H): 469 x 265 x 305 mm
• Peso: 28 kg
• Rumorosità: 42 dBA (50 Hz)
• Connessioni: Aspirazione KF DN 25, Mandata KF DN 16
• Pressione max. di contropressione (ass.): 1.1 bar
• Tensione nominale: 230 V, 50 Hz
