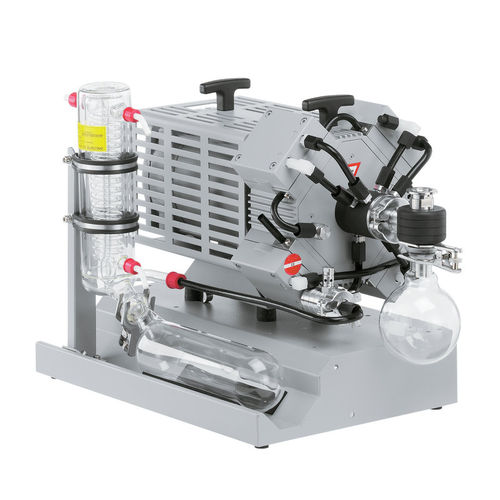

Pompa a vuoto per evaporatori rotanti MD 4C EX VARIO

da laboratorioa diaframmamultistadio

Panoramica

• Unità pompa VARIO® certificata ATEX per applicazioni chimiche, fornita con separatore in aspirazione (AK) e condensatore di emissione (EK) per il trattamento di vapori di solvente
• Controllo VARIO® senza isteresi per una regolazione del vuoto basata sulla velocità del motore
• Controllore VACUU·SELECT opzionale con sensore di vuoto ATEX e Connection Box 100 per evaporazioni completamente automatiche e controllo adattativo

Applicazioni

• Processi chimici di laboratorio e pilota, evaporazione rotativa, distillazione e recupero solventi in atmosfere potenzialmente esplosive
• Integrazione in linee di processo automatizzate che richiedono controllo preciso del vuoto e regolazione remota della velocità

Caratteristiche principali

• Modello: MD 4C EX VARIO +AK+EK (n. articolo 20696937)
• Vuoto finale: 3 mbar (10 mbar con gas ballast)
• Portata max. (50 Hz): 3,7 m3/h
• Teste / stadi: 4 teste, 3 stadi
• Campo VARIO®: 30 – 1500 min-1 (controllo via loop di corrente 4–20 mA)
• Potenza nominale: 0,25 kW • Classe di protezione: IP54 • Rumore: 42 dBA (50 Hz)
• Ingresso: flangia KF DN 25 • Uscita: raccordo DN 8–10 mm • Raffreddamento: 2 × raccordo DN 6–8 mm
• Pressione di controspinta max. (assoluta): 1,1 bar • Tensione nominale: 230 V, 50 Hz

Descrizione del prodotto
Il MD 4C EX VARIO +AK+EK è un sistema di vuoto chimico ATEX compatto che permette di controllare il vuoto con precisione variando la velocità del motore. La pompa VARIO® riceve un segnale di controllo esterno e funziona solo alla velocità richiesta, riducendo i consumi e allungando gli intervalli di manutenzione. Per evaporazioni completamente automatiche, il controllore VACUU·SELECT opzionale insieme al sensore di vuoto ATEX e alla Connection Box 100 esegue un controllo adattativo che rileva la pressione di ebollizione e regola continuamente il vuoto senza input manuale di parametri. Il controllore e la Connection Box devono essere installati in area non pericolosa.

Dati tecnici (selezione)

• Vuoto finale: 3 mbar / 2,3 torr • Con gas ballast: 10 mbar / 7,5 torr
• Portata max. (50 Hz): 3,7 m3/h
• Numero di teste: 4 • Numero di stadi: 3
• Campo VARIO®: 30 – 1500 min-1 • Controllo: 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Dimensioni (L×W×H): 600 × 365 × 420 mm • Peso: 36 kg
• Conformità ATEX (riepilogo): vedere scheda tecnica a seconda della configurazione

Contenuto della fornitura e note

• Unità pompa fornita montata con separatore AK e condensatore EK, manuale incluso (art. 20696937)
• Cavi segnale e di rete da 10 m senza spine; regolazione velocità via 4–20 mA
• Protezione antiurto / antirottura delle parti in vetro a carico del cliente
• Per funzionamento automatico sono necessari accessori aggiuntivi: sensore di vuoto ATEX, Connection Box 100 e controllore VACUU·SELECT (non forniti)
