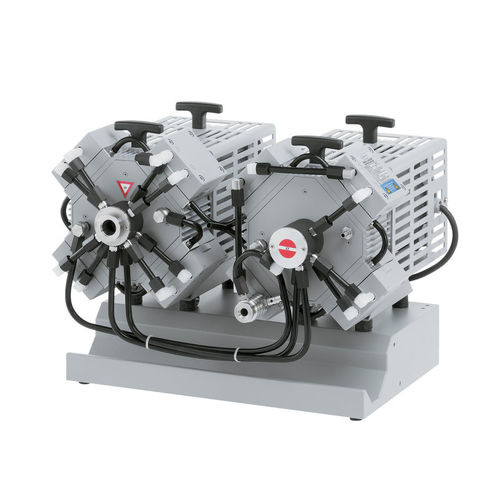

Pompa a vuoto per evaporatori rotanti MV 10C EX

da laboratorioa diaframmamultistadio

Nome del prodotto
MV 10C EX — Pompa a membrana chimica, omologazione ATEX, 4 stadi, 230 V / 50 Hz

Panoramica

• Elevata resistenza chimica e buona tolleranza ai vapori
• Motore antideflagrante con protezione integrata contro sovraccarico e sovratemperatura con bloccaggio automatico per alimentazione diretta 230 V / 50 Hz monofase; non è richiesta protezione addizionale lato utente
• Valvole di sicurezza per sovrapressione interne e in mandata
• Tecnologia di membrana di sicurezza con opzione di spurgo con gas inerte e rivelazione della rottura della membrana

Descrizione breve
Le pompe a membrana chimiche con certificazione ATEX offrono i vantaggi della tecnologia oil-free per atmosfere potenzialmente esplosive. Applicazioni tipiche: evaporatori rotanti e forni di essiccazione a vuoto. L'omologazione ATEX riguarda sia la camera di pompaggio (a contatto con gas/vapori pompati) sia l'ambiente di installazione. Le parti a contatto del fluido sono resistenti chimicamente e realizzate principalmente in materiali antistatici. Viene fornita una connessione gas ballast separata per l'utilizzo di gas inerte.

Dati tecnici e grafici (tabella)
Portata max. 50 Hz: 8.1 m3/h
Vuoto finale: 2 mbar / 1.5 torr
Vuoto finale con gas ballast: 10 mbar / 7.5 torr
Numero di teste: 8
Numero di stadi: 4
Temperatura ambiente esercizio: 10 °C — 40 °C
Temperatura di stoccaggio: -10 °C — 60 °C
Pressione max. di mandata (assoluta): 1.1 bar
Attacco aspirazione: Flangia KF DN 25 (piccola)
Attacco mandata: Flangia KF DN 16 (piccola)
Potenza nominale motore: 0.5 kW
Velocità nominale (50/60 Hz): 1500 min-1
Classe di protezione (IEC 60529): IP 54
Dimensioni L x P x H: 560 x 430 x 410 mm
Peso: 63.2 kg
Rumore (pressione sonora) a 50 Hz: 52 dBA
Omologazione ATEX: Camera di pompaggio: II 2G Ex h IIC T3 Gb X; Ambiente con spurgo inerte: II 2G Ex h IIB T4 Gb X; Ambiente senza spurgo inerte: II 3G Ex h IIB T4 Gc X; Motore: II 2G Ex db IIB T4 Gb

Caratteristiche / specifiche tecniche

• Modello: MV 10C EX
• Portata max. (50 Hz): 8.1 m3/h
• Vuoto finale: 2 mbar (1.5 torr)
• Vuoto finale con gas ballast: 10 mbar (7.5 torr)
• Stadi / teste: 4 stadi / 8 teste
• Potenza nominale: 0.5 kW — velocità nominale 1500 min-1 (50 Hz)
• Protezione: IP 54
• Connessioni: Aspirazione KF DN 25 / Mandata KF DN 16
• Dimensioni (L x P x H): 560 x 430 x 410 mm
• Peso: 63.2 kg
• Livello sonoro: 52 dBA (50 Hz)
• Pressione max. mandata (ass.): 1.1 bar
• Temperatura di esercizio: 10 °C — 40 °C
• Temperatura di stoccaggio: -10 °C — 60 °C
• Omologazioni ATEX come descritto
• Consegna: Pompa completa con manuale e connessione gas ballast separata, due cavi da 10 m senza spina (uno per motore)
• Tensione nominale: 230 V
• Frequenza rete: 50 Hz
