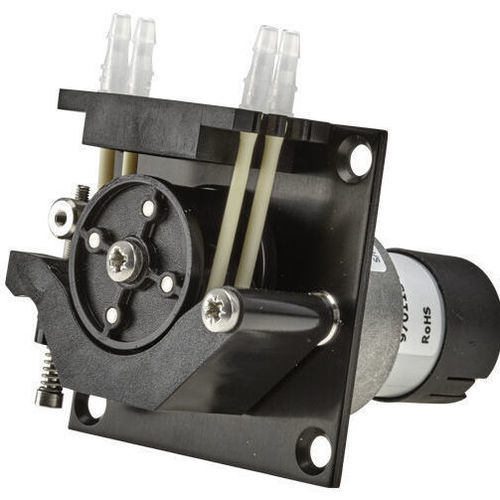

Pompa peristaltica da laboratorio compatta 400 series

per distribuzione di liquidi

Panoramica
Pompe peristaltiche da pannello per dosaggi e trasferimenti a basso flusso con precisione strumentale. Disponibili con teste a uno, due e tre canali, guida a molla per prolungare la vita del tubo e garantire precisione di flusso costante. Braccio guida regolabile per ottimizzare pressione o durata del tubo. Funzionamento fino a 3 bar e integrazione con motori Brushless DC, DC a velocità fissa e AC.

Modelli

• 400/B1: testa a canale singolo compatibile con tubi continui con spessore parete 1,6 mm in diversi diametri.
• 400/D2 e 400/DM2: teste compatte a due canali che accettano elementi tubolari con parete 1,0 mm (quattro diametri) o tubi a collettore (19 diametri su DM2).
• 400/D3 e 400/DM3: teste compatte a tre canali che accettano elementi tubolari con parete 1,0 mm (quattro diametri) o tubi a collettore (19 diametri su DM3).

Caratteristiche e vantaggi

• Varie opzioni motore: Brushless DC, DC a velocità fissa, stepper e varianti AC sincrone.
• Configurabile per tubi continui, elementi tubolari o tubi a collettore per coprire diverse applicazioni.
• Guida a molla per maggiore durata del tubo e precisione di flusso ripetibile.
• Braccio guida regolabile per dare priorità alla pressione o alla durata del tubo.
• Funzionamento fino a circa 3 bar.

Riepilogo tecnico
Tipi di motore: DC a velocità fissa, stepper, Brushless DC, varianti AC sincrone.
Opzioni testa: B1 (singolo), D2 (due canali), D3 (tre canali), varianti DM per tubi a collettore.
Intervallo di portata (famiglia): 0,04 ml/min a 207 ml/min a seconda di modello e tubo; configurazioni comuni D2/D3: ~0,05 ml/min a 82 ml/min.
Tensione di alimentazione: 12 V DC, 24 V DC (dipende dal modello).
Temperatura di esercizio: -10 °C a 45 °C.
Consumo: circa 5 W (tipico).
Esempi rapporti riduttore: 15:1, 30:1, 75:1, 250:1 (a seconda del modello).
Esempi diametri tubi compatibili: 0,5; 1,0; 2,0; 3,0 mm (dipende dalla famiglia).
Spessori parete esempi: 1,0 mm (molti D2/D3), 1,6 mm (B1).
Materiali principali: acetal, alluminio anodizzato, acciaio inossidabile resistente agli acidi.

Prestazioni — pompa 400 FD/D2 (portate ml/min) tubazione parete 1,0 mm
Diametro tubo (mm) | Velocità (rpm) — 4 | 5 | 10 | 12 | 15 | 20 | 25 | 40 | 50 | 75 | 100 | 130 | 200 | 250
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Prestazioni — pompa 400 FD/D3 (portate ml/min) tubazione parete 1,6 mm
(Righe rappresentative comparabili al D2)
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Prestazioni — pompa 400 FD/B1 (diametro tubo e portate ml/min)
Velocità (rpm) | 0.5 mm | 0.8 mm | 1.6 mm | 2.4 mm | 3.2 mm | 4.0 mm
4 rpm | 0.04 | 0.12 | 0.44 | 0.96 | 1.6 | 2.4
5 rpm | 0.05 | 0.15 | 0.55 | 1.20 | 2.1 | 3.0
10 rpm | 0.10 | 0.30 | 1.10 | 2.4 | 4.1 | 5.9
12 rpm | 0.12 | 0.36 | 1.32 | 2.9 | 4.9 | 7.1
15 rpm | 0.15 | 0.45 | 1.6 | 3.6 | 6.1 | 8.8
20 rpm | 0.20 | 0.60 | 2.2 | 4.8 | 8.2 | 11
25 rpm | 0.25 | 0.75 | 2.7 | 6.0 | 10 | 14
40 rpm | 0.40 | 1.20 | 4.4 | 9.6 | 16 | 23
50 rpm | 0.50 | 1.5 | 5.5 | 12 | 20 | 29
75 rpm | 0.75 | 2.2 | 8.2 | 18 | 31 | 44
100 rpm | 1.00 | 3.0 | 11 | 24 | 41 | 59
130 rpm | 1.30 | 3.9 | 14 | 31 | 53 | 77
200 rpm | 2.0 | 6.0 | 22 | 48 | 82 | 118
250 rpm | 2.5 | 7.5 | 27 | 60 | 103 | 148
350 rpm | 3.5 | 10 | 38 | 84 | 144 | 207

Materiali di costruzione
Corpo testata: acetal (nero).
Rotore: acetal (nero), acciaio inossidabile resistente agli acidi.
Assemblaggio rulli: acetal (nero).
Piastra frontale: alluminio anodizzato.
Albero e molle: acciaio inossidabile resistente agli acidi.

Download
Datasheet e brochure disponibili per la gamma (esempi: 400 FD D2, 400 FD D3, 400 FD B1).

Specifiche tecniche

• Nome serie: 400/B series panel-mount pumps.
• Opzioni motore: DC a velocità fissa, Brushless DC, stepper, AC sincrono.
• Opzioni testa: B1 (singola), D2 (due canali), D3 (tre canali), varianti DM per tubi collettore.
• Capacità di flusso: dipende da modello/configurazione; esempi: 0.04 ml/min a 207 ml/min (B1); 0.05 ml/min a 82 ml/min per configurazioni D2/D3 comuni.
• Pressione massima di esercizio: fino a 3 bar (tipico).
• Tensioni di alimentazione: 12 V DC, 24 V DC (dipende dal modello).
• Intervallo di temperatura di esercizio: -10 °C a 45 °C.
• Consumo: ca. 5 W (tipico).
• Tubi compatibili: tubi continui, elementi tubolari, tubi collettore; molteplici diametri e spessori di parete.
• Materiali di costruzione: acetal, alluminio anodizzato, acciaio inossidabile resistente agli acidi.
