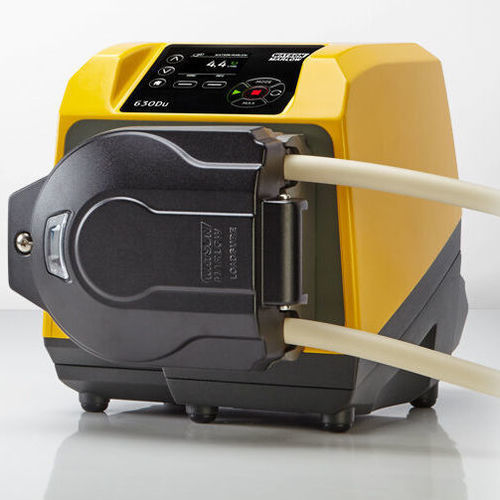

Pompa peristaltica da laboratorio per distribuzione di liquidi 600

Panoramica
Le pompe carenate serie 600 offrono varianti di azionamento configurabili, display a colori e menu intuitivi per controlli di stato rapidi e un funzionamento semplice. I portate dipendono dal modello e dalla testa di pompa/tubo selezionati e vanno da micro‑portate molto basse fino a portate di processo medio‑alte, idonee per dosaggio e trasferimento.

Opzioni testa pompa

• Testa 620R per tubo continuo
• Teste 620RE e 620RE4 per elementi LoadSure
• Teste 620L e 620LG a doppio canale a bassa pulsazione

Caratteristiche e vantaggi

• Display a colori e menu intuitivo per indicazione visiva dello stato e pressione minima dei tasti
• Portate da 0,001 L/min (0,0002 USGPM) a 18 L/min (4,76 USGPM) a seconda di modello e testa/tubo
• Teste disponibili: 620R, 620RE, 620RE4, 620L e 620LG
• Intervallo di controllo della velocità 2.650:1 da 0,1 rpm a 265 rpm in incrementi di 0,1 rpm
• Tastiera con blocco PIN a 3 livelli
• Opzioni di grado di protezione: IP31 (NEMA 2) e IP66 (NEMA 4X) per configurazioni wipedown e washdown
• Doppia tensione: 115 V / 230 V 50/60 Hz
• Interfacce di controllo remoto: Analogico/Digitale, RS232, RS485, PROFIBUS®, PROFINET®, SCADA e EtherNet/IP™

Riepilogo tecnico
Portata max.: 18 L/min
Portata min.: 0,001 L/min
Portata max. (imperiale): 301 USGPH
Portata min. (imperiale): 0,02 USGPH
Rapporto di controllo velocità: 2650:1 (0,1–265 rpm a passi di 0,1 rpm)
Temperatura di esercizio: 5 °C a 40 °C (41 °F a 104 °F)
Tipi di controllo: EtherNet/IP™, PROFIBUS®, PROFINET®, Analogico/Digitale remoto, RS232, RS485, SCADA
Normative: CE, cETLus, C‑Tick, IRAM, NSF/ANSI 61 (per tubi Marprene ed elementi LoadSure)
Grado di protezione dell'azionamento: IP31, IP66, NEMA 2, NEMA 4X
Alimentazione: 100–120 V / 200–240 V 1ph 50/60 Hz, 250 VA
Diametri di tubo compatibili (secondo testa): 6,4, 8, 9,6, 12, 12,7, 15,9, 16, 17 mm

Punti salienti delle prestazioni per testa
620R (tubo continuo): accetta tubo continuo con parete ≈3,2 mm in diametri 6,4–15,9 mm; fino a ≈16 L/min e pressioni fino a ≈2 bar.
620RE (elementi LoadSure): elementi con parete 4 mm in diametri 12 mm o 17 mm; pressioni fino a 4 bar e portate fino a 18 L/min.
620RE4 (LoadSure a quattro rulli): pulsazione ridotta rispetto alla RE; fino a ≈13 L/min con diametri 12/17 mm.
620L (doppio canale bassa pulsazione): progettazione a sei rulli con elementi a Y (parete 4,0 mm) per pulsazione minima e alta precisione di dosaggio (±0,5 %); diametri 8, 12, 16 mm; portate da 0,002 L/min fino a ≈12,4 L/min.
620LG: versione doppio canale per elementi GORE® STA‑PURE LoadSure con prestazioni e diametri comparabili alla 620L.

Opzioni di controllo e azionamento
Varianti di azionamento: 630S / 630SN (standard), 630U / 630UN (I/O configurabile), 630Du / 630DuN (RS232/RS485), 630Bp / 630BpN (fieldbus), 630En / 630EnN (EtherNet/IP), 630Pn / 630PnN (PROFINET).
Funzionalità HMI: tastiera intuitiva e display a colori, visualizzazione scelta tra portata o velocità, calibrazione completa con selezione unità, funzione MemoDose, riavvio automatico, rilevamento interruttore di protezione, rilevamento perdite su modelli selezionati, totalizzatore di portata e diagnostica.

Documentazione (disponibile sulla pagina prodotto)
Brochure, schede tecniche e manuali per azionamenti e teste pompa (risorse PDF).

Caratteristiche tecniche

• Nome gamma: pompa carenata serie 600
• Portata (intervallo a seconda dei modelli): 0,001 L/min a 18 L/min (0,0002 USGPM a 4,76 USGPM)
• Intervalli imperiali alternativi: 0,02 USGPH a 301 USGPH (dipende da testa/tubo)
• Velocità di azionamento: 0,1–265 rpm; rapporto di controllo 2650:1
• Temperatura di esercizio: 5 °C a 40 °C
• Alimentazione: 100–120 V / 200–240 V 1ph 50/60 Hz, 250 VA
• Grado di protezione: opzioni IP31 (NEMA 2) e IP66 (NEMA 4X)
• Interfacce: Analogico/Digitale remoto, RS232, RS485, PROFIBUS®, PROFINET®, SCADA, EtherNet/IP™
• Norme e certificazioni: CE, cETLus, C‑Tick, IRAM, NSF/ANSI 61 (per Marprene ed elementi LoadSure)
• Rumorosità: <70 dB(A) a 1 m
• Altitudine max.: 2000 m (6562 ft)
• Peso (varia secondo configurazione): ca. 19,6–25,2 kg a seconda di testa e opzioni; peso azionamento 16,5 o 17,4 kg; modulo NEMA ≈0,9 kg
• Tubi compatibili (per testa): 6,4; 8; 9,6; 12; 12,7; 15,9; 16; 17 mm
• Materiali (sintesi): albero di trasmissione acciaio inox 440C; cuscinetti acciaio al carbonio; carter in alluminio pressofuso (LM24/LM6) con vernice poliestere; componenti testa in leghe di alluminio, acciai inox (303, 316), PPS, Hytrel e polimeri tecnici
• Opzioni teste: tubo continuo o cambio rapido di elementi LoadSure; alcune teste supportano raccordi tri‑clamp e Cam & Groove
