Pompa da laboratorio 300

di dosaggiodi distribuzioneelettrica

Panoramica

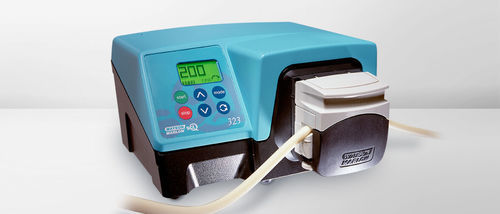

La serie 300 è costituita da unità da banco con carter per laboratorio che offrono controllo manuale, remoto, analogico (0–10 V / 4–20 mA) o RS232. Gli azionamenti hanno top in ABS resistente ai prodotti chimici, carpenteria verniciata e protezione IP31. Quattro varianti coprono livelli di funzionalità differenti: 323Du (RS232/auto/manuale, alto flusso), 323U (analogue-auto/manuale avanzato), 323S (controllo manuale ad alte prestazioni) e 323E (manuale).

Opzioni testata pompa standard (altre su richiesta):

• 313D / 313D2 — testate a tre rulli per tubazione continua
• 314D / 314D2 — testate a quattro rulli per tubazione continua
• 314MC — testata microcassette quattro-rullo a cinque canali
• 318MC — testata microcassette otto-rullo a cinque canali
• 501RL / 501RL2 — testate a canale singolo con molla per tubi di grande diametro

Caratteristiche e vantaggi

• Controllo: tastiera manuale, ingressi TTL per run/stop e direzione, controllo analogico 0–10 V o 4–20 mA, RS232 su modelli applicabili
• Controllo digitale manuale avanzato della velocità fino a 133:1 (dipende dal modello)
• Blocco tastiera per evitare modifiche accidentali
• Funzione MemoDose per dosaggi singoli precisi
• Ingressi TTL digitali per run/stop e direzione; inversione istantanea
• Garanzia costruttore di due anni

Riepilogo tecnico
Portata max: 3000 ml/min
Portata min: 0,002 ml/min
Rapporti di controllo velocità: 27:1, 133:1, 147:1, 200:1, 300:1 (dipende dal modello)
Temperatura operativa: 5 °C a 40 °C (40 °F a 104 °F)
Norme: CE, cETLus
Protezione ingressi azionamento: IP31
Alimentazione azionamento: monofase, 100–120 V o 220–240 V, 50/60 Hz, 100 VA
Diametri tubi compatibili (mm): 0,13 a 8 (diversi intervalli elencati)

Punti di prestazione (esempi dalla gamma)
313D tre rulli: portate fino a 2.000 ml/min (dipende da testata/velocità)
314D quattro rulli: portate fino a 1.600 ml/min (dipende da testata/velocità)
MC4 microcassette (cinque canali): capacità di basso flusso fino a 0,002 ml/min (a bassi rpm); esempio 3 rpm → 0,002 ml/min (piccoli diametri)
501RL molla singolo canale: portate fino a 3.000 ml/min (grandi diametri a velocità elevate)

Documentazione e download
Il produttore fornisce schede tecniche e manuali per combinazioni specifiche testata/azionamento; file scaricabili separati sono disponibili per ogni configurazione (elencati nella pagina prodotto).

Specifiche tecniche

• Nome gamma: serie 300 (azionamenti da banco con carter)
• Modelli: 323E, 323S, 323U, 323Du (differenti capacità di controllo e velocità)
• Portata (intervallo secondo testate): 0,002 ml/min a 3000 ml/min
• Velocità operativa: tip. 1–400 rpm a seconda di testata e opzione azionamento
• Rapporti controllo velocità disponibili: 27:1, 133:1, 147:1, 200:1, 300:1 (dipende dal modello)
• Opzioni di controllo: tastiera manuale, TTL remoto, analogico 0–10 V / 4–20 mA, RS232 (dipende dal modello)
• Ingressi: TTL digitali per run/stop e direzione; analogico e RS232 secondo modello
• Temperatura e umidità operative: 5 °C a 40 °C; umidità fino all’80 % a 31 °C, decrescente al 50 % a 40 °C
• Norme e sicurezza: CE, cETLus
• Protezione ingressi (azionamento): IP31
• Alimentazione azionamento: monofase 100–120 V o 220–240 V, 50/60 Hz, 100 VA
• Peso tipico azionamento: ~4,7 kg (fino a 5,6 kg con testate maggiori)
• Materiali: top in ABS, carter in alluminio verniciato; componenti testata in polipropilene rinforzato, IXEF, protezioni in policarbonato, rotori/assi in alluminio o acciaio inox
• Tubi compatibili: ampia gamma di diametri e spessori; codici tubi specifici forniti nella documentazione del produttore
