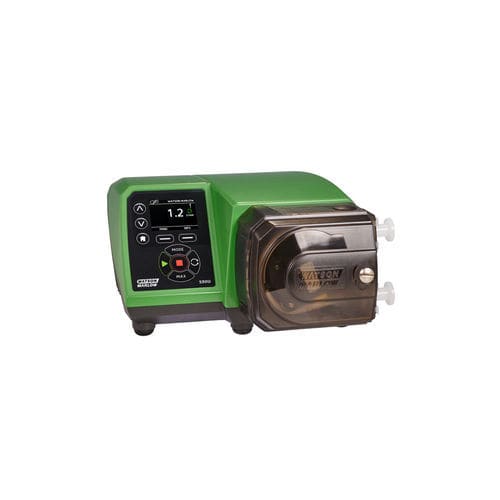

Pompa peristaltica da laboratorio per distribuzione di liquidi 500

Panoramica
Il motore 530 della serie 500 è una pompa peristaltica incassata che fornisce trasferimenti di fluido precisi e ripetibili con un HMI orientato all'operatore. Il fluido è completamente contenuto all'interno del tubo, garantendo l'isolamento del prodotto. L'interfaccia fornisce indicazioni visive di stato e richiede poche pressioni di tasto per l'uso quotidiano.

Opzioni di testata disponibili di serie (altre su richiesta)

• Testate 520R e 520R2 per tubi continui
• Testate 520REL, 520REM, 520REH e 520RET per elementi tubolari (bassa, media e alta pressione)
• Testata 505L a doppio canale a bassa pulsazione per dosaggio ad alta precisione

Caratteristiche e benefici

• Display a colori e menu intuitivi con indicatori visivi di stato
• Portate da 0,004 ml/min (0,0006 USGPH) a 3,5 L/min (55,48 USGPH), a seconda di testata e tubo
• Testate standard: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L; opzioni aggiuntive su richiesta
• Range di controllo della velocità 2200:1 — 0,1 a 220 rpm in incrementi di 0,1 rpm
• Tastiera con blocco PIN a 3 livelli
• Versioni con cassa: IP31 (NEMA 2) e IP66 (NEMA 4X)
• Tensione duale: 115 V / 230 V 50/60 Hz
• Interfacce: Remote Analogue/Digital, RS232, RS485, PROFIBUS®, PROFINET®, SCADA e EtherNet/IP™

Riepilogo tecnico
Portata max — 3500 ml/min
Portata min — 0,004 ml/min
Portata max — 56 USGPH
Portata min — 0 USGPH (dipende dalla gamma)
Rapporto di controllo velocità — 2200:1
Temperatura di esercizio — 5 °C a 40 °C (40 °F a 104 °F)
Tipi di controllo — EtherNet/IP™, Profibus®, Profinet®, Remote Analogue/Digital, RS232, RS485, SCADA
Norme — CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (per Marprene e elementi LoadSure), RoHS
Grado di protezione motore — IP31, IP66, NEMA 2, NEMA 4X
Alimentazione motore — 115/230 V 1ph 50/60 Hz 135 VA
Diametri tubi compatibili — 0,5, 1,6, 3,2, 4,8, 6,4, 8, 9,6 mm

Punti salienti delle prestazioni (esempi, dipende da tubo/testata)
Testate 520R a doppio rullo (spessore parete 1,6 mm) — esempi Pumpsil/GORE PFL: 0,004–97 ml/min a seconda del diametro e della velocità; alcune combinazioni arrivano fino a 2400 ml/min.
Testate 520R2 a doppio rullo (spessore parete 2,4 mm) — fino a 3500 ml/min con diametri maggiori.
520REL / 520REM / 520REH / 520RET — prestazioni variabili in base a materiale e diametro del tubo; consultare le tabelle prestazionali.

Azionamenti e opzioni di controllo disponibili

• 530S / 530SN — Azionamenti manuali standard (IP31 o IP66)
• 530U / 530UN — Azionamenti universali con I/O configurabile
• 530Du / 530DuN — Azionamenti con I/O configurabile più RS232/RS485
• 530Bp / 530BpN — Bus pump per PROFIBUS (comunicazioni in tempo reale)
• 530En / 530EnN — Connettività EtherNet/IP™
• 530Pn / 530PnN — Connettività PROFINET®

Documentazione e materiali sulla pagina prodotto
Datasheet, manuali e brochure scaricabili in PDF. Nella pagina è integrato un iframe interattivo 'Take a tour'.

Caratteristiche tecniche / specifiche

• Serie: serie 500 (esempi di azionamento 530)
• Gamma di portata: 0,004 ml/min fino a 3500 ml/min a seconda di testata e tubo
• Gamma di velocità: 0,1 a 220 rpm (rapporto 2200:1)
• Opzioni testata: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L
• Compatibilità tubi: Pumpsil®, Marprene®, Bioprene®, PureWeld XL®, GORE® STA-PURE®
• Diametri compatibili: 0,5, 1,6, 3,2, 4,8, 6,4, 8, 9,6 mm (dipende dal modello)
• Grado di protezione: IP31 (NEMA 2) o IP66 (NEMA 4X)
• Alimentazione: 115/230 V 1ph 50/60 Hz 135 VA
• Temperatura di esercizio: 5 °C a 40 °C
• Umidità: non condensante fino all'80% a 31 °C, poi linearmente al 50% a 40 °C
• Rumorosità: <70 dBA a 1 m
• Altitudine max: 2000 m
• Peso: circa 10,5–11,5 kg a seconda della configurazione
• Materiali: scocca motore — alluminio pressofuso LM24 con verniciatura in poliestere; cuscinetti — acciaio inox; componenti testata — acetal, policarbonato, PPS, acciaio inox
• Norme e certificazioni: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (per alcuni tubi/elementi), RoHS
• Sicurezza: blocco tastiera con PIN a 3 livelli
