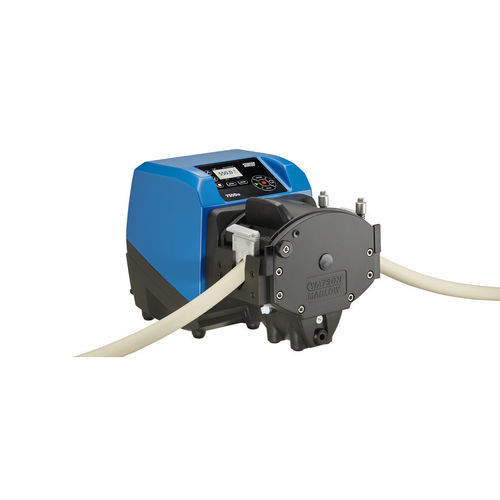

Pompa di dosaggio 700

per l'industria farmaceuticaper liquidicon portata regolabile

Panoramica
Le pompe peristaltiche di processo 730SN, 730UN, 730DuN e 730BpN sono fornite con teste pompa per tubo continuo o elementi tubolari. Le pompe della serie 730 offrono più opzioni di controllo del motore, display a colori e menu intuitivi che forniscono indicazioni di stato visive e richiedono poche pressioni di tasto.

Opzioni di testata disponibili di serie

• 720R testata singola per tubazione continua
• 720RE testata singola per elementi tubolari
• 720RX e 720REX testate gemelle di estensione

Caratteristiche e vantaggi

• Display a colori e menu intuitivi per stato visibile e operazione semplice
• Portate da 0,12 L/h (0,03 USGPH) a 3300 L/h (872 USGPH)
• Range di controllo velocità 3.600:1 da 0,1 a 360 rpm con incrementi di 0,1 rpm
• Tastiera con blocco PIN a 3 livelli
• Azionamenti carenati IP66 (NEMA 4X)
• Tensione doppia 115/230 V 50/60 Hz
• Opzioni di controllo: Analogico/Digitale remoto, RS485, PROFIBUS®, PROFINET®, SCADA e EtherNet/IP™

Riepilogo tecnico
Portata max.: 3300 L/h
Portata min.: 0,12 L/h
Portata max.: 872 USGPH
Portata min.: 0,03 USGPH
Rapporto controllo velocità: 3600:1
Temperatura di esercizio: 5 °C a 40 °C (40 °F a 104 °F)
Tipi di controllo: EtherNet/IP™, PROFIBUS®, PROFINET®, Analogico/Digitale remoto, RS485, SCADA
Norme: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (per tubazioni Marprene ed elementi LoadSure)
Protezione ingressi drive: IP66, NEMA 4X
Alimentazione drive: 100 V a 120 V / 200 V a 240 V 1ph 50/60 Hz 350 VA
Diametri tubazione compatibili: 9,6, 12,7, 15,9, 19, 25,4 mm

Tabelle prestazionali (estratti)
720R testate singole (tubo continuo) — portate max esemplificative a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
720RE elementi LoadSure — portate max esemplificative a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
Le testate gemelle di estensione 720RX / 720REX e le configurazioni twin possono fornire fino a 3300 L/h (872 USGPH) con diametri maggiori a seconda della pressione di mandata e delle velocità massime sicure di funzionamento. (Nota: la velocità massima è ridotta all'aumentare della pressione di mandata per garantire il funzionamento sicuro.)

Specifiche tecniche (gamma e dettagli drive)

• Numero di rulli per testata: 4
• Numero di canali per testata: 1
• Intervalli di portata (a seconda della testata): 0,12 L/h a 2000 L/h (720R/720RE); fino a 3300 L/h per configurazioni estese/gemelle
• Portata (USGPH): 0,03 USGPH a 528 USGPH (tipico per configurazione) o fino a 872 USGPH per le configurazioni più grandi
• Velocità di azionamento: 0,1 - 360 rpm
• Rapporto controllo velocità: 3600:1
• Temperatura di esercizio: 5 °C a 40 °C (40 °F a 104 °F)
• Peso: unità con testata 720R/720RE ~25 kg (55,1 lbs); con testate twin/estensione ~31,5 kg (69,4 lbs)
• Peso unità: 18,5 kg (40,8 lbs)
• Protezione ingressi: IP66 / NEMA 4X
• Umidità: non condensante fino all'80% a 31 °C diminuendo al 50% a 40 °C
• Rumore: 85 dB(A) a 1 m
• Altitudine max.: 2000 m (6562 ft)
• Alimentazione: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• Opzioni di controllo e comunicazione: analogico remoto (0–10 V / 4–20 mA), I/O digitali configurabili, RS485, PROFIBUS® DP V0, PROFINET®, EtherNet/IP™, SCADA e uscite relè configurabili
• Sicurezza: blocco PIN a 3 livelli
• Diametri tubazione compatibili: 9,6, 12,7, 15,9, 19,0, 25,4 mm
• Spessore parete compatibile: 4,8 mm

Materiali di costruzione

• Albero: acciaio inossidabile 440C
• Scocca del drive: alluminio pressofuso (LM24, LM6)
• Finitura scocca: pretrattamento Alocrom con verniciatura a polvere poliestere da esterno
• Gruppo rulli guida & rulli testata: Nylon 6 caricato con MoS2 (Nylatron)
• Tastiera / HMI: poliestere
• Piastra frontale/posteriore, corpo testata, pista, assemblaggio rotore: alluminio (l'assemblaggio del rotore può includere acciaio inossidabile)
• Piastra posteriore: acciaio inossidabile 316
• Spindles, molle: acciaio inossidabile
• Piastra di commutazione: ABS PA-765
• Materiali tubi/elementi LoadSure: Pumpsil (silicone reticolato al platino), Bioprene, STA-PURE PCS, Marprene (industriale)

Testate — note

• Le testate 720R e 720RX per tubo continuo accettano tubi con parete 4,8 mm per flusso senza giunti; diametri disponibili: 9,6, 12,7, 15,9, 19,0 e 25,4 mm.
• Le testate di estensione 720RX e 720REX: prestazioni identiche ma pressione massima ridotta (le testate di estensione sono tipicamente classificate a 1 bar / 15 psi).
• Le testate 720RE e 720REX LoadSure per elementi tubolari: disponibili con raccordi sanitari tri-clamp in PVDF o raccordi Cam-and-Groove industriali; offerte nei diametri 12,7, 15,9, 19,0 e 25,4 mm.
• Elementi disponibili in Pumpsil, Bioprene, STA-PURE PCS (sanitario) e Marprene, Pumpsil (industriale).

Opzioni di drive e punti salienti del controllo

• I modelli di drive includono 730SN (standard), 730UN (universale), 730DuN (digitale universale), 730BpN (bus/Profibus), 730EnN (EtherNet/IP), 730PnN (PROFINET), oltre a versioni SCADA e varianti digitali.
• Controllo manuale tramite tastiera intuitiva e display a colori; scelta di visualizzazione portata o velocità; calibrazione completa e funzione MemoDose disponibili sui drive supportati.
• Controllo remoto: avvio/arresto configurabile, rilevamento perdite, ingressi per interruttore di pressione e uscite di stato digitali a seconda del modello e delle I/O selezionate.

Informazioni per l'ordine (sintesi)
Il codice modello comprende la variante di drive, il tipo di ingresso/protezione (N = IP66/NEMA 4X o S = tipo SCADA), il codice tipo testata (00 = 720R, E0 = 720RE, X0 = 720R/RX, EX = 720RE/REX) e l'opzione di spina (varie designazioni di spina di rete).

Caratteristiche / specifiche tecniche

• Gamma di portata: 0,12 L/h a 3300 L/h (0,03 a 872 USGPH) a seconda della testata e della configurazione
• Velocità di drive: 0,1–360 rpm; range di controllo 3.600:1
• Temperatura di esercizio: 5 °C a 40 °C
• Protezione ingressi: IP66 / NEMA 4X
• Alimentazione: 100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• Diametri tubazione compatibili: 9,6, 12,7, 15,9, 19,0, 25,4 mm; spessore parete 4,8 mm
• Rulli per testata: 4; canali: 1 (per testata)
• Peso: drive + testata tip. 25–31,5 kg a seconda della testata
• Controllo/comunicazioni: I/O analogiche, RS485, PROFIBUS®, PROFINET®, EtherNet/IP™, SCADA
• Norme: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (con tubazioni/elementi specificati)
