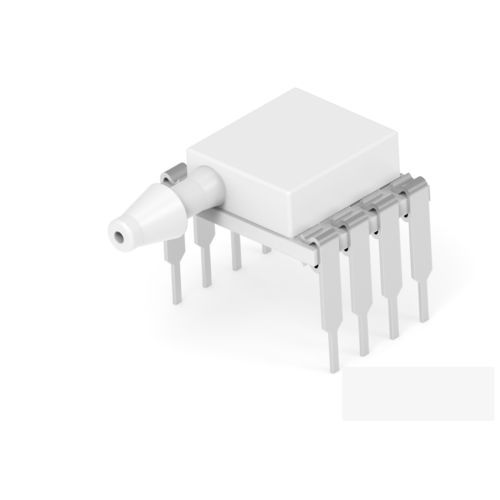

Sensore di pressione MEAS MS4525DO

di processodi monitoraggiocon basso fattore di forma

Panoramica
Il MEAS MS4525DO è un modulo sensore digitale di pressione e altimetro per montaggio su PCB che misura la pressione assoluta fino a 10.564,95 mmH2O (775,72 mmHg, 1,034 bar). Fornisce interfaccia I²C (0x36H) e un'uscita di tipo analogico espressa come 10–90% di Vdc. Applicazioni tipiche: rilevamento dell'altitudine e monitoraggio della pressione industriale che richiedono misurazioni assolute compatte e a basso consumo.

Identificatori

• TE Internal #: 20003581-00
• Descrizione interna TE: PRESS,XDCR,4525DO-SS3AJ015AP

Caratteristiche principali

• Tipo di sensore: Modulo sensore digitale di pressione e altimetro
• Tipo di pressione: Assoluta
• Intervallo di pressione: 10.564,95 mmH2O (415,95 inH2O)
• Pressione equivalente: 775,72 mmHg
• Pressione nominale: 1,034 bar (15 psi)
• Pressione di prova: 3 × scala completa
• Interfaccia di uscita: I²C (0x36H)
• Segnale di uscita: 10–90% Vdc (intervallo equivalente analogico)
• Precisione di pressione: ±0,25% della scala

Caratteristiche elettriche

• Tensione di alimentazione: 3,3 V
• Corrente di alimentazione: 3 mA

Dimensioni

• Altezza: 9 mm (0,35 in)
• Lunghezza: 12,4 mm (0,49 in)
• Larghezza: 17,4 mm (0,69 in)

Condizioni d'uso

• Intervallo di temperatura operativa: -25 a 105 °C (-13 a 221 °F)
• Pressione nominale: 1,034 bar (15 psi)

Operazione / Applicazioni

• Interfaccia: I²C (0x36H) per lettura digitale
• Misurazione di pressione assoluta fino a 10.564,95 mmH2O
• Adatto per rilevamento altimetrico, HVAC e monitoraggio della pressione industriale generale
• Pressione di prova: 3 × FS

Imballaggio e meccanica

• Package sensore: DIL a 8 pin
• Stile piedini: Through-hole
• Configurazione porta sensore: porta laterale singola
• Opzioni: Nessuna opzione aggiuntiva

Specifiche tecniche

• Marca / Famiglia: MEAS / MEAS MS4525DO
• Modello: MEAS MS4525DO
• Precisione: ±0,25% della scala
• Interfaccia: I²C (0x36H)
• Segnale di uscita: 10–90% Vdc
• Tensione di alimentazione: 3,3 V
• Corrente di alimentazione: 3 mA
• Dimensioni (A×L×P): 9 × 12,4 × 17,4 mm
• Temperatura operativa: -25 a 105 °C
• Package: DIL 8 pin, through-hole, porta laterale singola
