Encoder di segnale KMT36H

Panoramica del prodotto

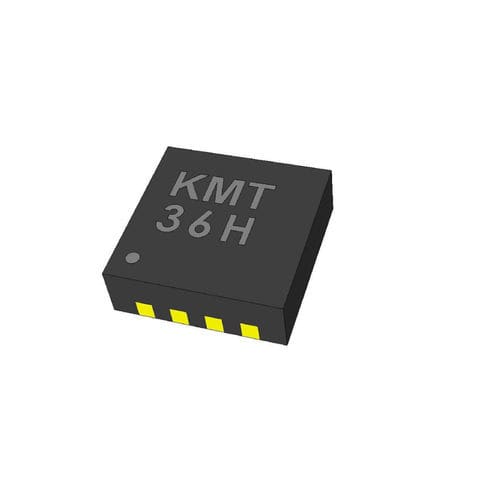

Il G-MRCO-021 è un sensore angolare magnetico attivo 360° della famiglia MEAS (descrizione interna TE: KMT36H TDFN ROHS). Fornito in package TDFN 2,5 x 2,5 a 8 pin, offre misura angolare completa 0–360° per l'integrazione in sistemi industriali ed embedded.

Identificatori

• Codice interno TE: G-MRCO-021
• Descrizione interna TE: KMT36H TDFN ROHS
• Famiglia / serie: MEAS, MEAS KMT
• Stato: Attivo

Caratteristiche principali

• Tipo di prodotto: sensore di angolo magnetico (rilevamento posizione)
• Tecnologia di rilevamento: AMR (anisotropic magnetoresistance)
• Intervallo di misura: 0–360° (rotazione completa)
• Ampiezza del segnale tipica: 11 mV/V
• Tensione di esercizio tipica: 5 V
• Corrente media tipica: 1,6 mA
• Intervallo di temperatura di esercizio: -40 a 125 °C (-40 a 257 °F)
• Package: TDFN 2,5 x 2,5 a 8 pin — montaggio superficiale

Documenti (disponibili sul sito del produttore)

• Disegno cliente: ENG_CD_C-G-MRCO-021_1.pdf
• Datasheet: ENG_DS_KMT36H_A3.pdf

Specifiche tecniche

• Modello / denominazione: KMT36H
• Tipo di package: TDFN 2,5 x 2,5, 8 pin
• Intervallo di rilevamento: 0–360°
• Ampiezza del segnale tipica: 11 mV/V
• Tensione di esercizio tipica: 5 V
• Corrente media tipica: 1,6 mA
• Temperatura di esercizio: -40 a 125 °C (-40 a 257 °F)
• Conformità: RoHS (come da descrizione interna TE)
