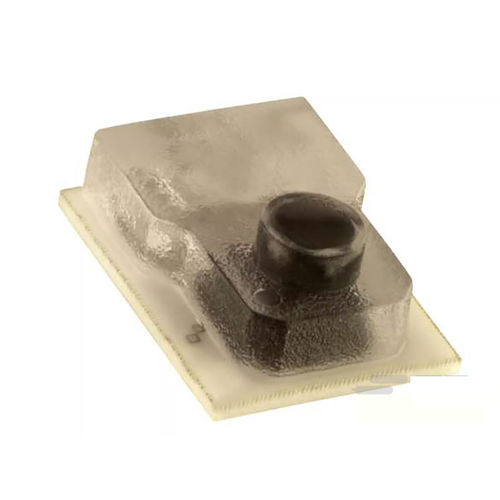

Sensore di pressione MEAS 1620

per il settore medicodi monitoraggiomonouso

Panoramica
La serie 1620 è un sensore di pressione monouso in silicio completamente piezoristivo, progettato per il monitoraggio invasivo della pressione arteriosa e per l'inserimento diretto in alloggiamenti di pressione usa e getta. Il sensore soddisfa le specifiche AAMI per trasduttori di pressione sanguigna. La costruzione include un elemento sensibile montato su substrato ceramico con resistori a film spesso rifiniti al laser per compensazione e calibrazione, un cappuccio protettivo in plastica e un gel dielettrico per isolamento elettrico e dai fluidi. I sensori sono prodotti in lotto in una matrice 10x12 e spediti in contenitori antistatici. Sono disponibili opzioni di confezionamento e prestazionali per OEM.

Caratteristiche

• Progettato per applicazioni mediche monouso di misurazione della pressione
• Package ibrido compatto con pad SMD per assemblaggio automatico
• Interfaccia con gel dielettrico per isolamento elettrico e dai fluidi
• Intervallo di temperatura operativa: 5 °C – 40 °C
• Sensibilità tipica: 5,0 uV/V/mmHg
• Precisione di sostituzione: ±1,0% FSO
• Personalizzazioni e opzioni OEM disponibili

Caratteristiche del prodotto

• Stile dei terminali: pad SMD
• Package del sensore: assemblaggio ibrido
• Tipo di sensore di pressione: sensori di pressione medici usa e getta
• Tipo di pressione: gauge

Caratteristiche elettriche

• Tensione di alimentazione: 6 V

Dimensioni

• Larghezza: 10,54 mm [0,415 in]
• Lunghezza: 8,10 mm [0,32 in]
• Altezza: 3,53 mm [0,139 in]

Condizioni d'uso

• Intervallo di temperatura operativa: 5 – 40 °C [41 – 104 °F]

Funzionamento / Applicazione

• Intervallo di pressione: -50 – 300 mmHg
• Pressione di prova: 125 psi
• Segnale di uscita: Sensibilità = 5,0 uV/V/mmHg
• Precisione di pressione: ±1,0% FSO

Opzioni del sensore

• Foro stretto
• Nessuna opzione
• Foro largo

Specifiche tecniche

• Serie: serie 1620
• Tipo: sensore di pressione in silicio completamente piezoristivo per monitoraggio invasivo della pressione arteriosa
• Sensibilità: 5,0 uV/V/mmHg
• Intervallo di pressione: -50 a 300 mmHg
• Pressione di prova: 125 psi
• Precisione: ±1,0% FSO
• Tensione di alimentazione: 6 V
• Temperatura operativa: 5 – 40 °C
• Package e montaggio: assemblaggio ibrido con pad SMD
• Produzione tipica: matrice 10x12 elementi (120 unità per substrato)
