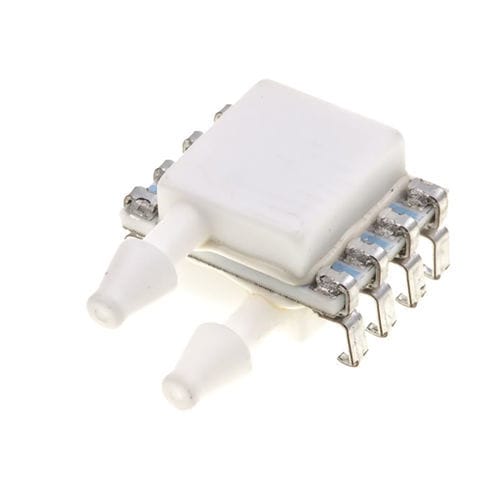

Sensore di pressione MEAS MS4515

di processodi monitoraggioin miniatura

Panoramica
Il MS4515 è un sensore di pressione differenziale in ceramica per montaggio su PCB con uscita analogica ratiometrica amplificata. Integra circuiteria di condizionamento CMOS per fornire un trasduttore economico e ad alte prestazioni. La famiglia è completamente calibrata e compensata in temperatura con una banda di errore totale tipica (TEB) inferiore all'1,0% nell'intervallo compensato. La costruzione ceramica robusta e le opzioni di porta rendono il MS4515 adatto ad applicazioni OEM compatte. Misura pressione differenziale o manometrica su intervalli da 2 a 30 inH2O e utilizza porti a spina da 1/8" compatibili con tubi ID 3/32".

Vantaggi

• Package DIL montato su PCB per assemblaggio through-hole
• Intervalli di pressione da 2 a 30 inH2O (50,8 a 762 mmH2O)
• Uscita analogica ratiometrica amplificata per interfaccia diretta ad ADC
• Disponibile in versione differenziale e manometrica
• Compensazione in temperatura per prestazioni stabili
• Funziona con alimentazione 3,3 V o 5,0 V
• Porti a spina 1/8" compatibili con tubi ID 3/32"

Caratteristiche del prodotto (sintesi)

• Modello / Serie: MS4515
• Marca: MEAS
• Tipo di sensore: Analogico, uscita ratiometrica amplificata
• Tipi di pressione: Differenziale e Manometrico
• Intervalli di pressione (esempi): 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Pressione (psi): 1,45 | 300
• Pressione di prova: tip. 300 psi o 5X FS a seconda della variante
• Segnale di uscita: 10–90% Vdc o 5–95% Vdc a seconda della variante
• Tensione di alimentazione: 3,3 V o 5,0 V (variante dipendente)
• Corrente di alimentazione: circa 3 mA (tipica)
• Precisione: es. ±0,25% span (variante dipendente)
• Temperatura di esercizio: -10 a 85 °C
• Package / montaggio: 8 pin DIL, montaggio through-hole su PCB
• Dimensioni (esempi): larghezza 9,9 mm o 17,4 mm; lunghezza 12,7 mm; altezza 7,2 mm o 19,5 mm (variante dipendente)

Varianti disponibili

• 4515-DS3A002DP | Differenziale | 50,8 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS3A004GP | Manometrico | 101 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS3A005GP | Manometrico | 127 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS3A010DP | Differenziale | 254 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS3A030DP | Differenziale | 762 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS3B002DP | Differenziale | 50,8 mmH2O | Prova 300 psi | Uscita 5–95% Vdc | 5 V | Nessuna opzione
• 4515-DS3B030GP | Manometrico | 762 mmH2O | Prova 300 psi | Uscita 5–95% Vdc | 5 V | Nessuna opzione
• 4515-DS5A002DP | Differenziale (2 inH2O) | 50,8 mmH2O | Uscita 10–90% Vdc | 5 V | Nessuna opzione
• 4515-DS5A004DP | Differenziale | 101 mmH2O | Prova 5X FS | Uscita 10–90% Vdc | 5 V | Nessuna opzione
• 4515-DS5A005DP | Differenziale | 127 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS5A005GP | Manometrico | 127 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS5A010DP | Differenziale | 254 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS5A030GP | Manometrico | 762 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Nessuna opzione
• 4515-DS5B002DP | Differenziale | 50,8 mmH2O | Prova 300 psi | Uscita 5–95% Vdc | 5 V | Nessuna opzione
• 4515-DS5B030GP | Manometrico | 762 mmH2O | Prova 300 psi | Uscita 5–95% Vdc | 5 V | Nessuna opzione
• 4515-TP3A010GPF | Manometrico | 254 mmH2O | Prova 300 psi | Uscita 10–90% Vdc | 3,3 V | Rivestimento in gel
• 4515-TP3B010GP | Manometrico | 254 mmH2O | Prova 300 psi | Uscita 5–95% Vdc | 5 V | Nessuna opzione

Note principali

• Famiglia completamente calibrata e compensata in temperatura; TEB tipico < 1,0% nell'intervallo compensato
• Configurazioni di porta disponibili: lato, superiore e montaggio su collettore
• Porti a spina 1/8" accettano tubi ID 3/32" per connessioni fluide compatte

Specifiche tecniche

• Modello / Serie: MS4515 (MEAS MS4515)
• Marca: MEAS
• Tipo di sensore: Analogico, uscita ratiometrica amplificata
• Tipi di pressione: Differenziale e Manometrico
• Intervalli di pressione: 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Pressione (psi): 1,45 | 300
• Pressione di prova: tip. 300 psi o 5X FS a seconda della variante
• Dettagli uscita: 10–90% Vdc o 5–95% Vdc a seconda della variante
• Tensione di alimentazione: 3,3 V o 5,0 V
• Corrente: ~3 mA tipico
• Precisione: es. ±0,25% span (variante dipendente)
• Temperatura di funzionamento: -10 a 85 °C
• Package / montaggio: 8 pin DIL, montaggio through-hole su PCB
• Dimensioni tipiche: larghezza 9,9 mm o 17,4 mm; lunghezza 12,7 mm; altezza 7,2 mm o 19,5 mm (variante dipendente)
• Porti sensore: configurazioni doppio sideport o top port
• Opzioni: Rivestimento in gel o Nessuna opzione
